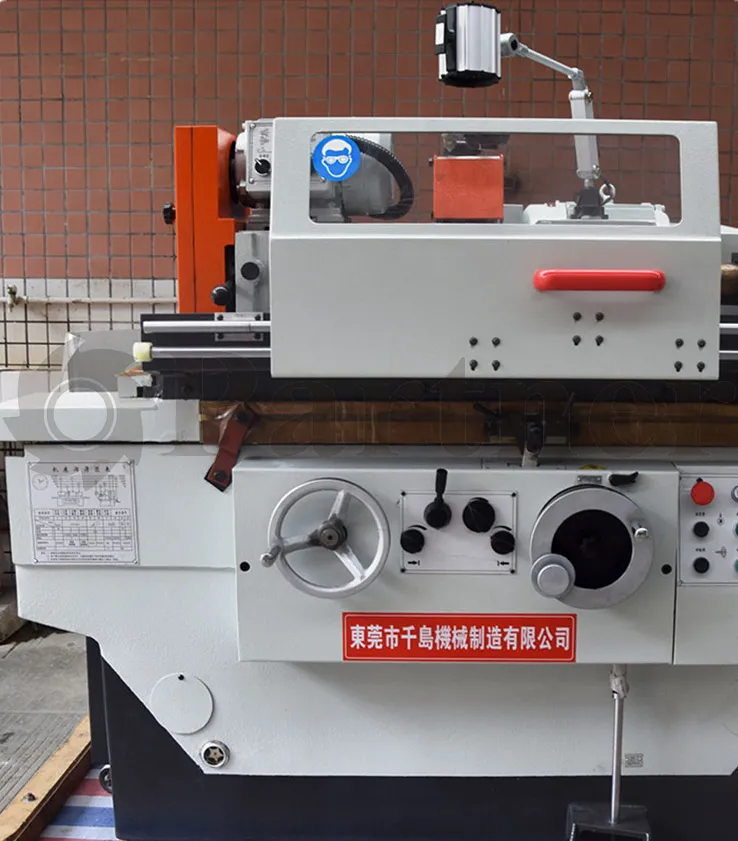

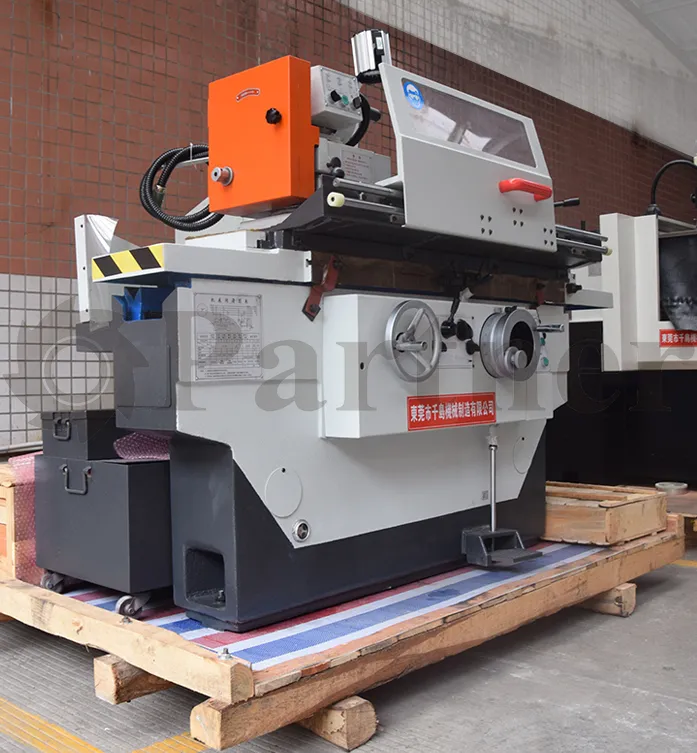

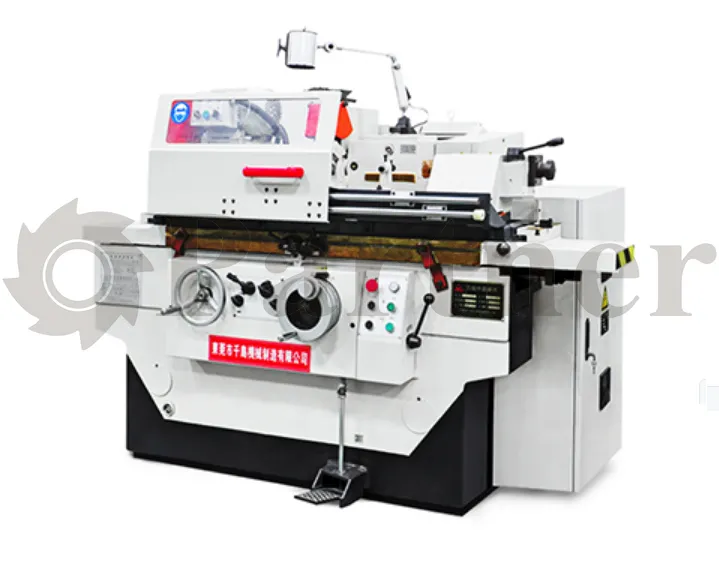

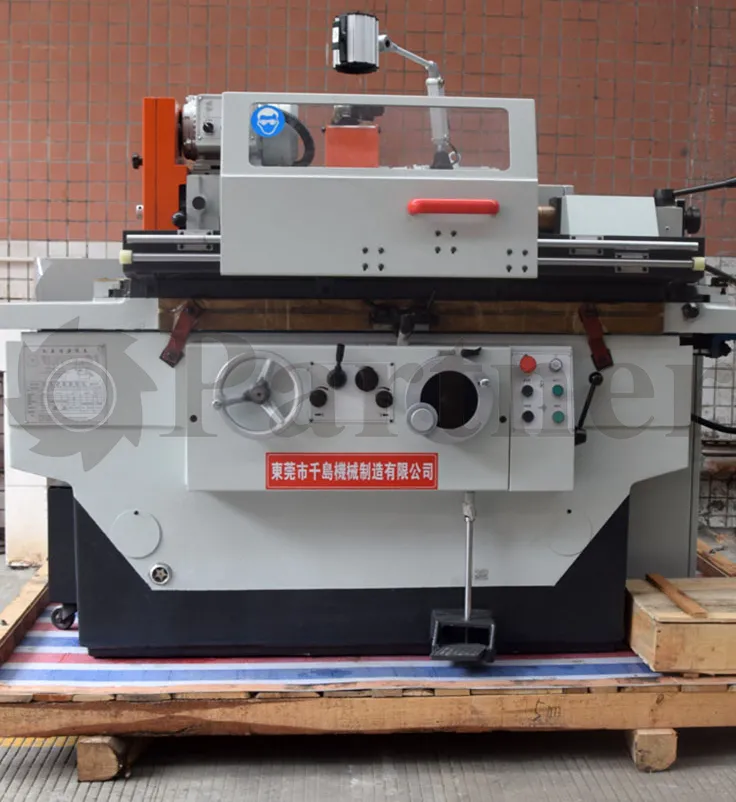

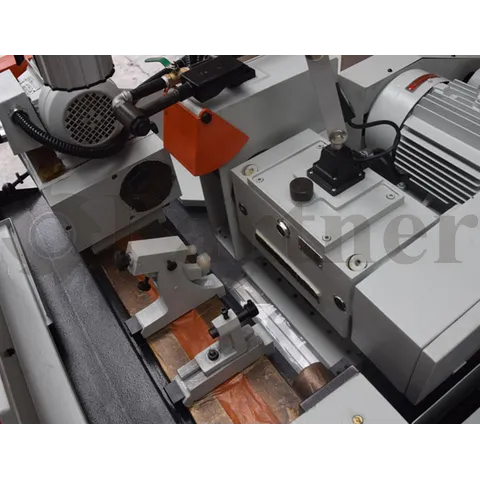

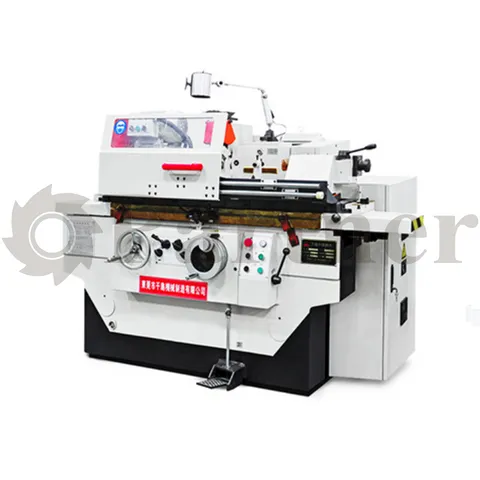

Partner M5020A Круглошлифовальный станок для наружной шлифовки
505020
505020
- Круглошлифовальный станок Partner GD-M5020A для наружной шлифовки применяется для шлифовки малых валов, цилиндрических гильз, поршней и других конусных и сферических изделий
- Продольное перемещение рабочего стола производится как гидравлически, так и вручную. Шлифовальная бабка и передняя бабка вращаются равномерно. В гидравлической системе используются высококачественные шестерни.
- Расстояние между центров составляет 500 мм
- Станок широко применяется в цехах по мелкосерийному и среднесерийному производству.
ОСНОВНАЯ КОМПЛЕКТАЦИЯ
- Бак с охлаждающей жидкостью - 1 комп.
- Прижимной диск шлифовального круга - 1 комп.

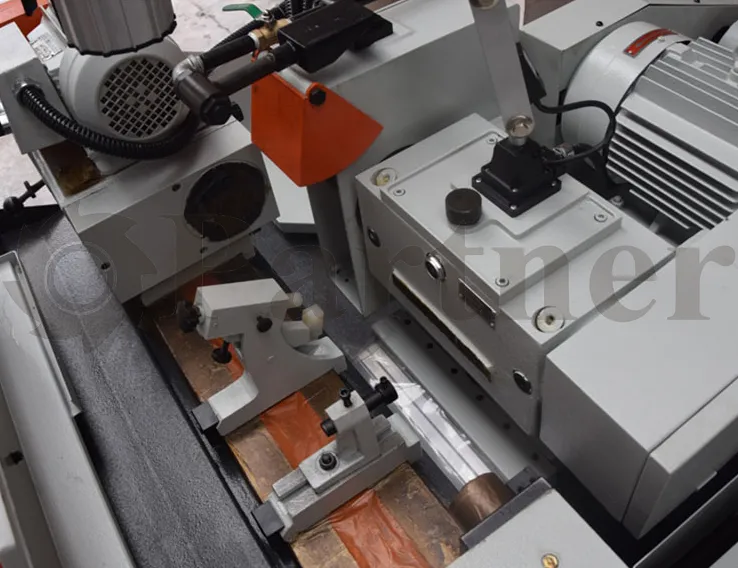

- Люнет открытого типа - 1 комп.
- Опоры для монтажа станка - 3 шт
- Правящий инструмент для шлифовального круга - 1 комп.
- Балансир шлифовального диска- 1 ком.
- Цанговый зажимной патрон - 1 комп.
- Поводок - 1 комп.
- Гнездо зажимного патрона - 1 комп.
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ
- Дуговой правящий инструмент - 1 комп.
- Люнет закрытого типа - 1 комп.
ТОЧНОСТЬ СТАНКА
- Степень округлости - 1,5 микр.
- Идентичность внутренних диаметров продольных сечений - 5 микр.
- Шероховатость поверхности - Ra 0.25 микр.
Технические характеристики
Диаметр внешнего шлифования, мм
8-200
Длина шлифовки внешняя, мм
500
Высота неподвижного центра, мм
135
Максимальный вес изделия, кг
50
Мощность, Вт
5625
Скорость перемещения рабочего стола, м/мин
0,1-4
Максимальное перемещение рабочего стола, мм
500
Напряжение, В
380
Параметры шлифовального диска, мм
Maкс Φ400x50xΦ203 Мин. Φ280x50xΦ203
Конус передней и задней бабки, МК
КМ4/КМ3
Габариты, мм
2500х1600х1500
