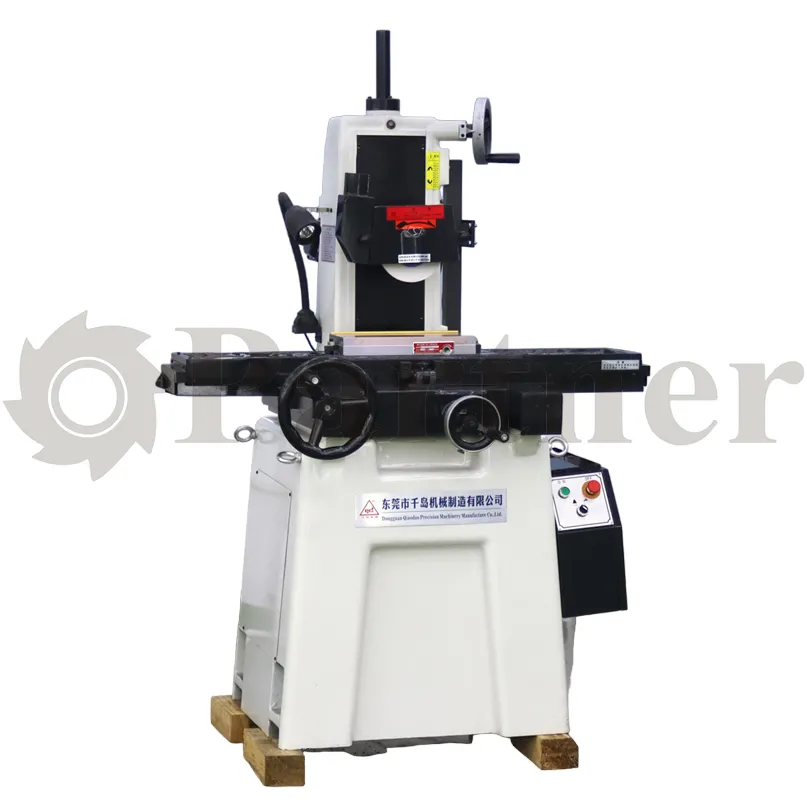

Partner GD-618S Прецизионный плоскошлифовальный станок
506185
- Плоскошлифовальный станок GD-618S с механическим приводом предназначен для шлифования различных поверхностей металлических заготовок и труднообрабатываемых материалов.
- Надежная и прочная конструкция.
- Обработка сложных поверхностей с помощью шлифовального диска.
- Шлифование материалов осуществляется за счет механического привода.
- В шпинделе использован шарикоподшипник повышенной точности (класс 7, P4).
- Для твердых материалов предпочтительно использовать твердый круга, например, алмазный шлифовальный круг.
- Для нечувствительного к магниту материала необходимо подобрать правильный фиксатор.
КОМПЛЕКТАЦИЯ

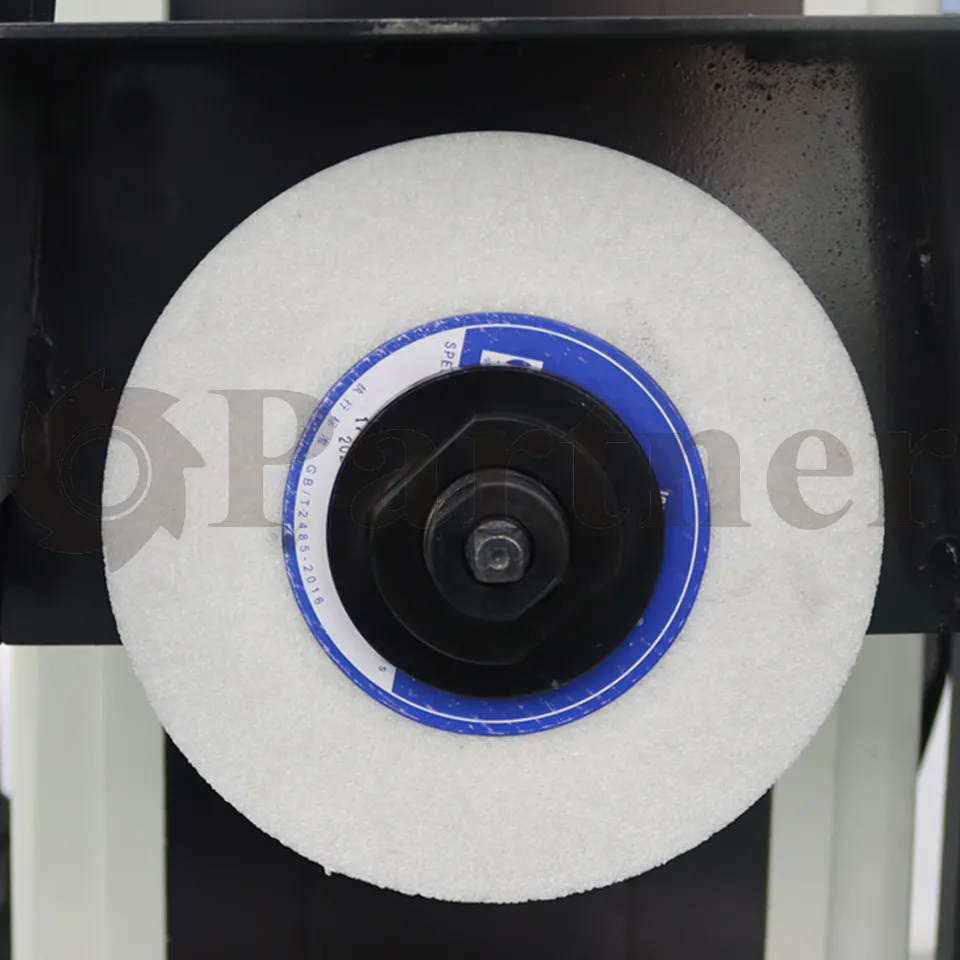

- Шлифовальный круг- 1 шт
- Ключ-съемник шлиф. круга -1шт
- Фланец шлиф. круга - 1шт

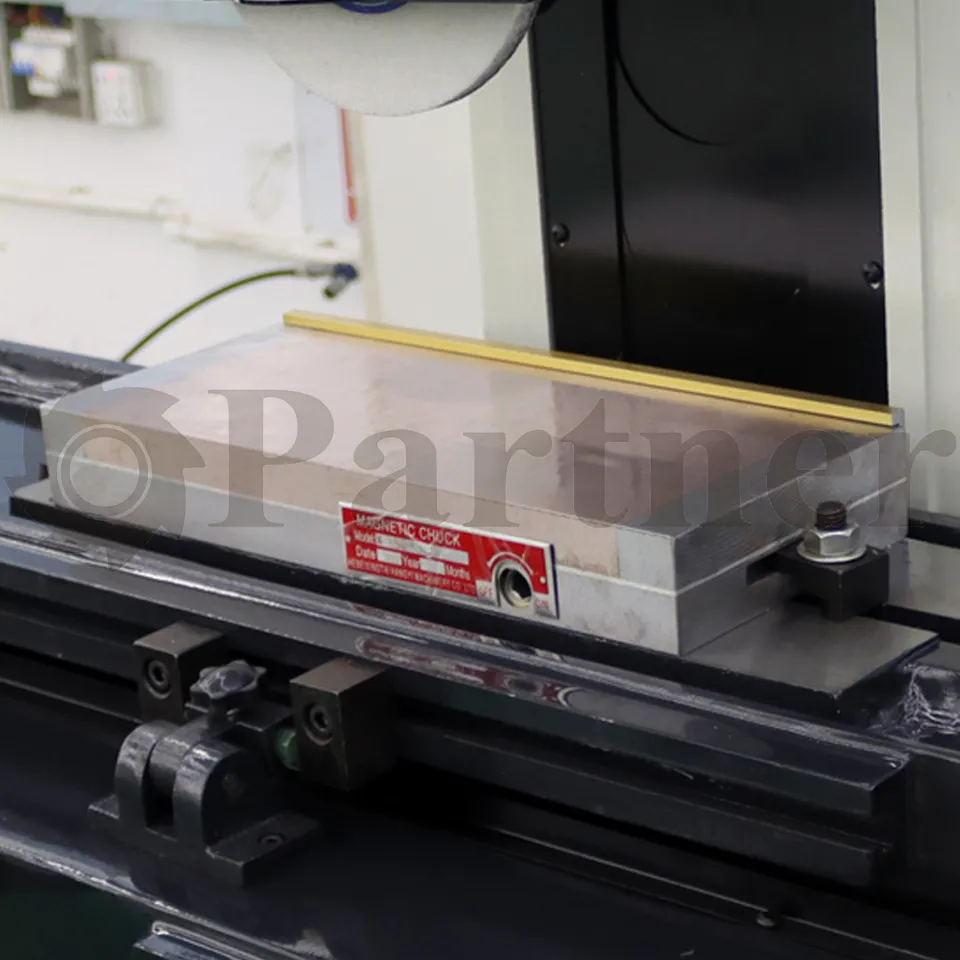

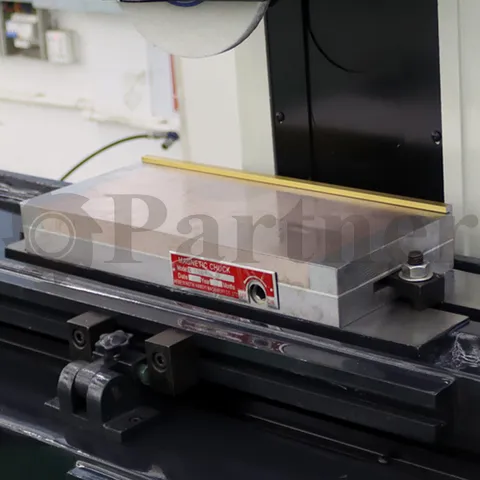

- Магнитная плита с постоянными магнитами 150х350 мм - 1шт
- Набор инструмента для наладки -1шт

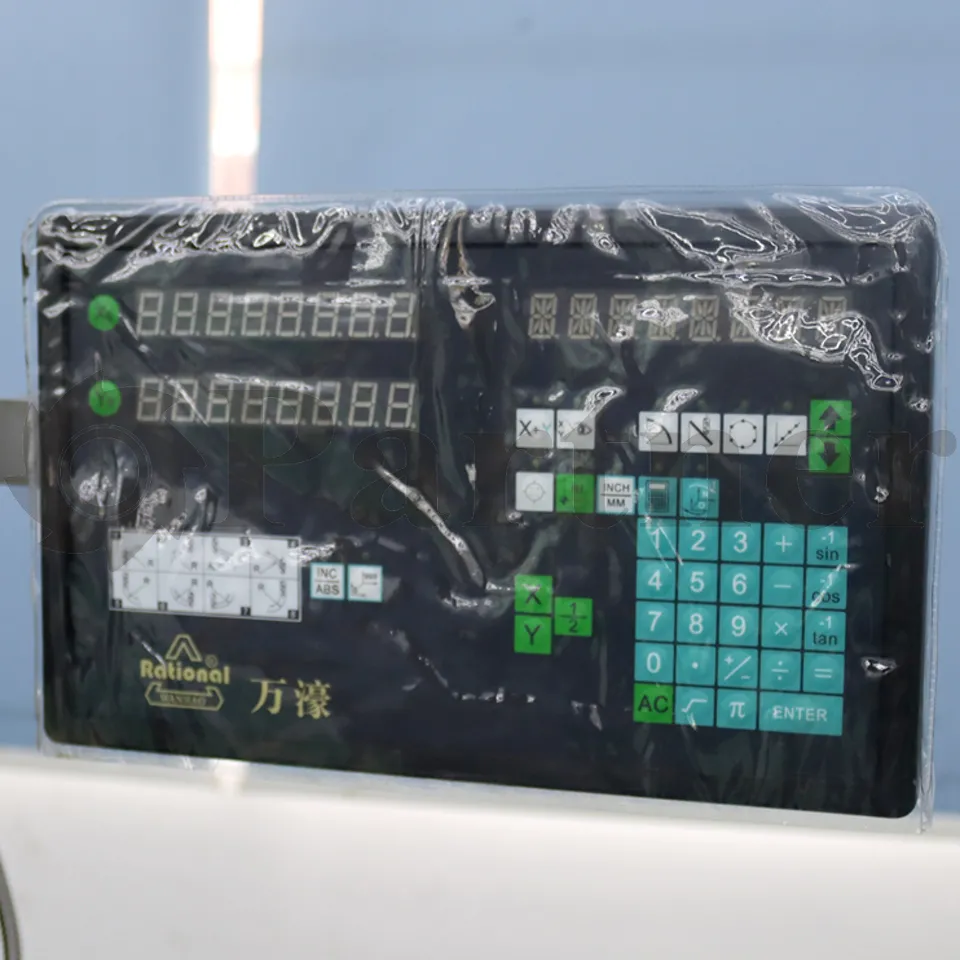

- Цифровой дисплей (опционально).
Технические характеристики
Габариты рабочего стола | 460×180 мм |
Перемещение стола по оси Х | 500 мм |
Перемещение стола по оси Y | 190 мм |
Вертикальное перемещение по оси Z | 230 мм |
Максимальное расстояние от шпинделя до стола | 335 мм |
Макс. нагрузка на стол | 200 кг |
Кол-во Т-образных пазов | 1 |
Ширина T-образных пазов | 14 мм |
Направляющие стола | Шариковый V-образный рельс |
Скорость перемещения стола | 3-23 м/мин |

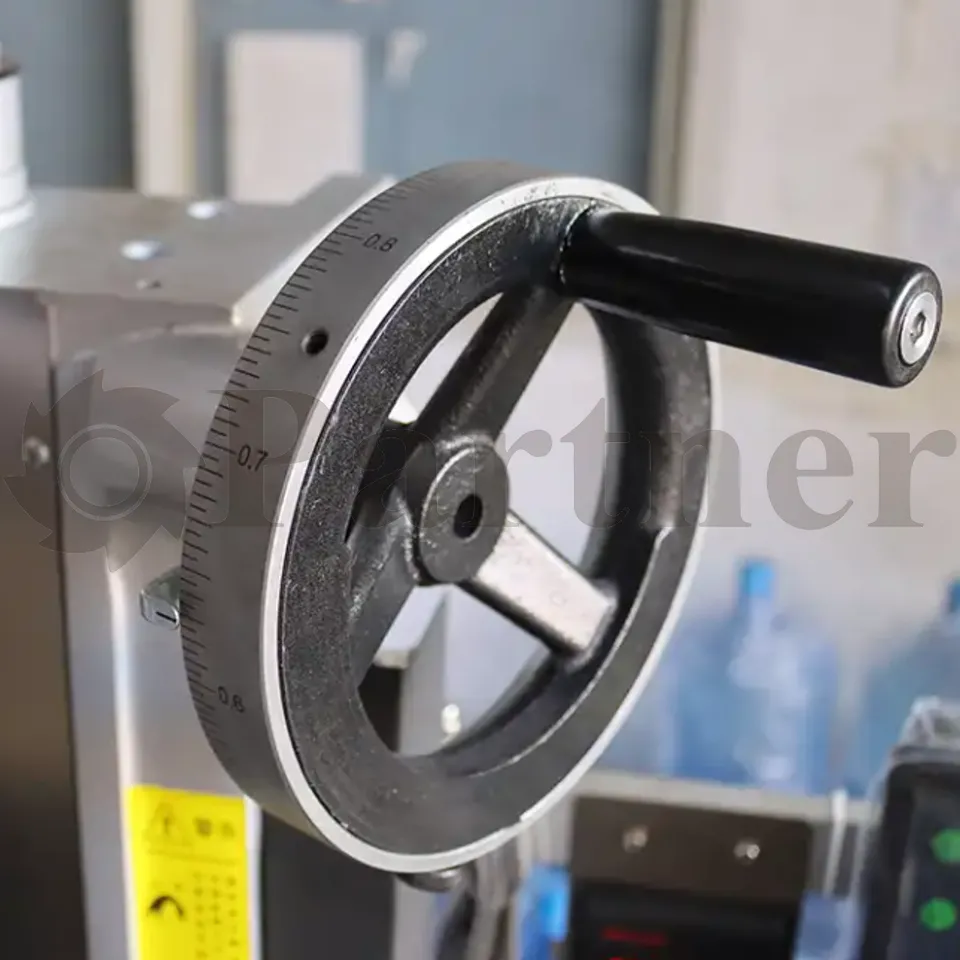

Подача маховика по оси X | 0,02 мм (1 деление) / 2,5 мм (1 оборот) |
Подача маховика по оси Y | 0,01 мм (1 деление) / 1,25 мм (1 оборот) |
Габариты шлифовального круга | 180×13×31,75 мм |
Скорость вращения шпинделя | 2850 об/мин (50 Гц) |
Скорость вращения шпинделя, двигатель с частотным преобразователем | 0-6000 об/мин |
Общая мощность двигателей | 1,14 кВт |
Мощность шпинделя | 1,1 кВт |
Мощность системы охлаждения | 0,4 кВт |
Габариты | 1550×1150×1590 мм |
Масса | 650 кг |
Технические характеристики
Максимальный ход заточки, мм
500 мм
Напряжение питания
380 В
Мощность электродвигателя, Вт
1100
Число оборотов, об/мин
Скорость вращения шпинделя 2850 об/мин, мотор с частотным преобразователем 0-6000 об/мин.
Размер шлифовального круга, мм
180×13×31,75 мм
Габариты Д х Ш х В
1550×1150×1590 мм
Масса
650 кг
Вид подачи
Механический
Универсальные заточные станки
Размер рабочего стола, мм
460×180
Продольное перемещение рабочего стола
500 мм
Поперечное движение рабочего стола
190 мм
