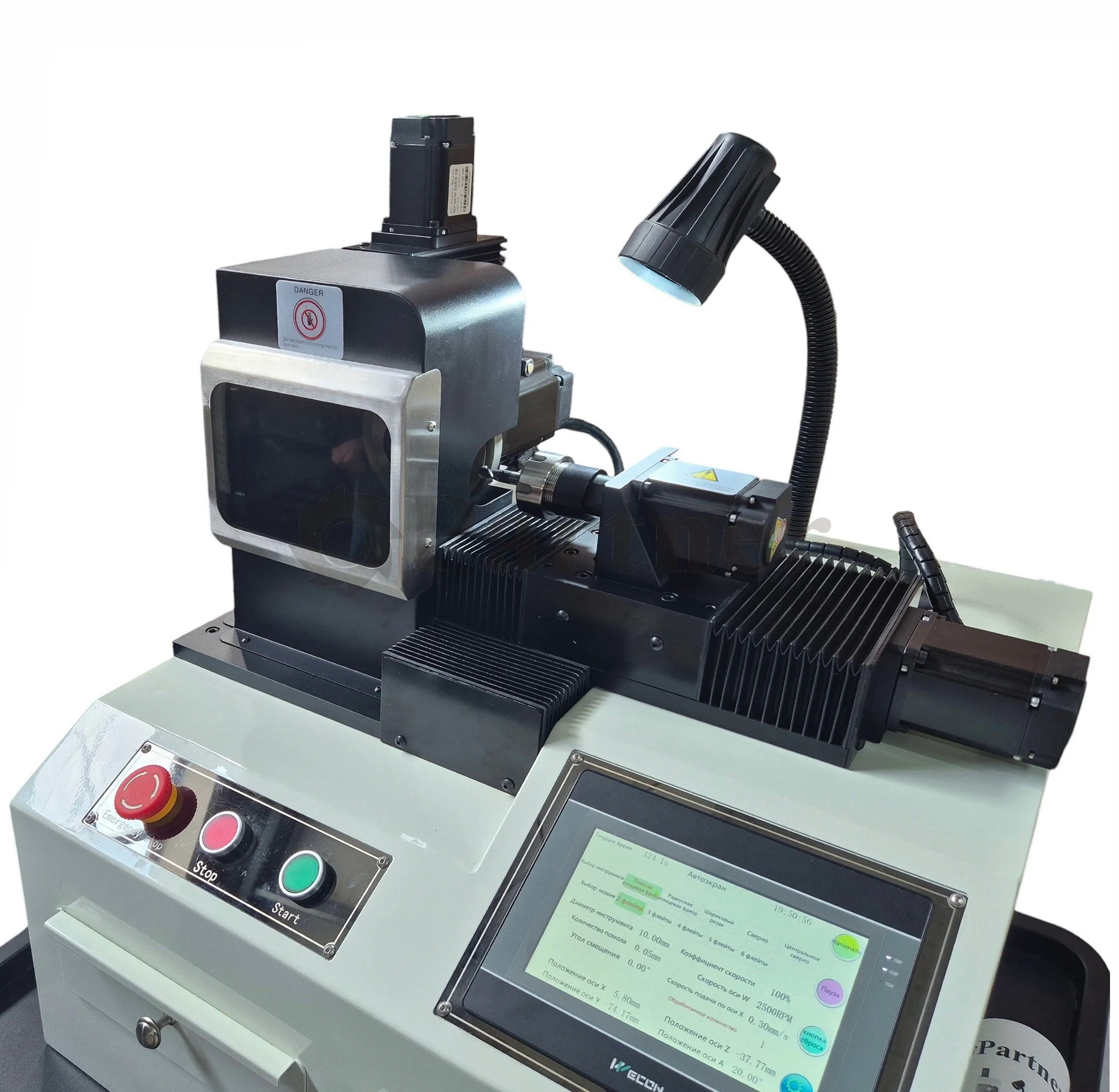

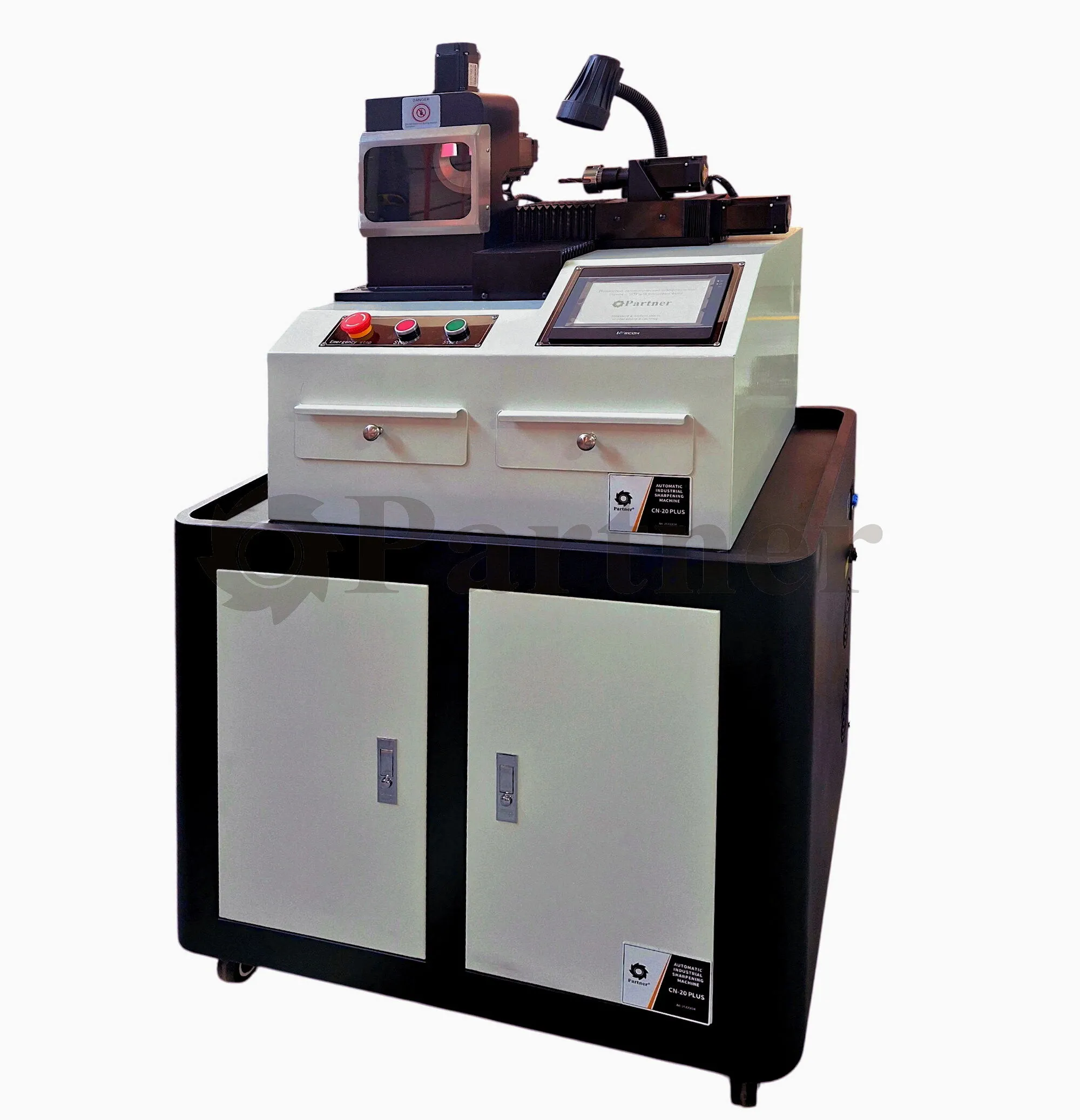

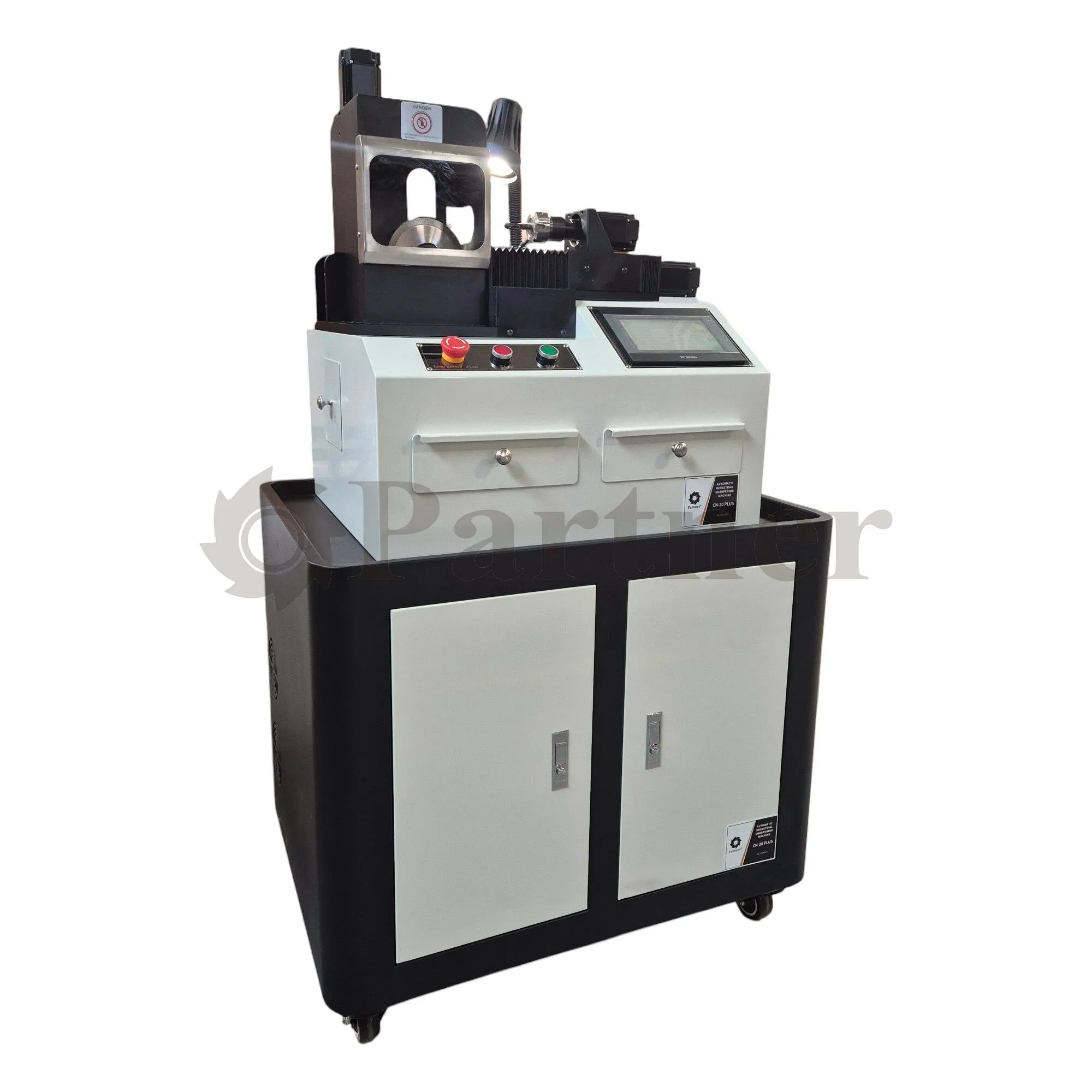

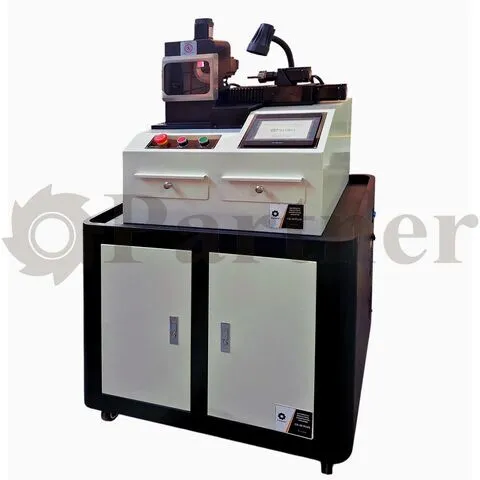

Станок с ЧПУ для заточки фрез и сверл Partner CN-20 PLUS
209904
209904
Подходящие товары
Подборка для этого товара
- Partner CN20 PLUS - 4-х осевой заточной станок с чпу для заточки фрез и сверл до 20мм
- Простая система управления ЧПУ с большим количеством предустановленных программ заточки значительно облегчают работу оператора — нужно только закрепить инструмент и выставить несколько параметров.
- Основное преимущество станка Partner CN20 PLUS - широкая номенклатура затачиваемого инструмента. Вы сможете затачивать концевые фрезы по торцу, радиусные и сферические фрезы, спиральные и центровочные сверла.

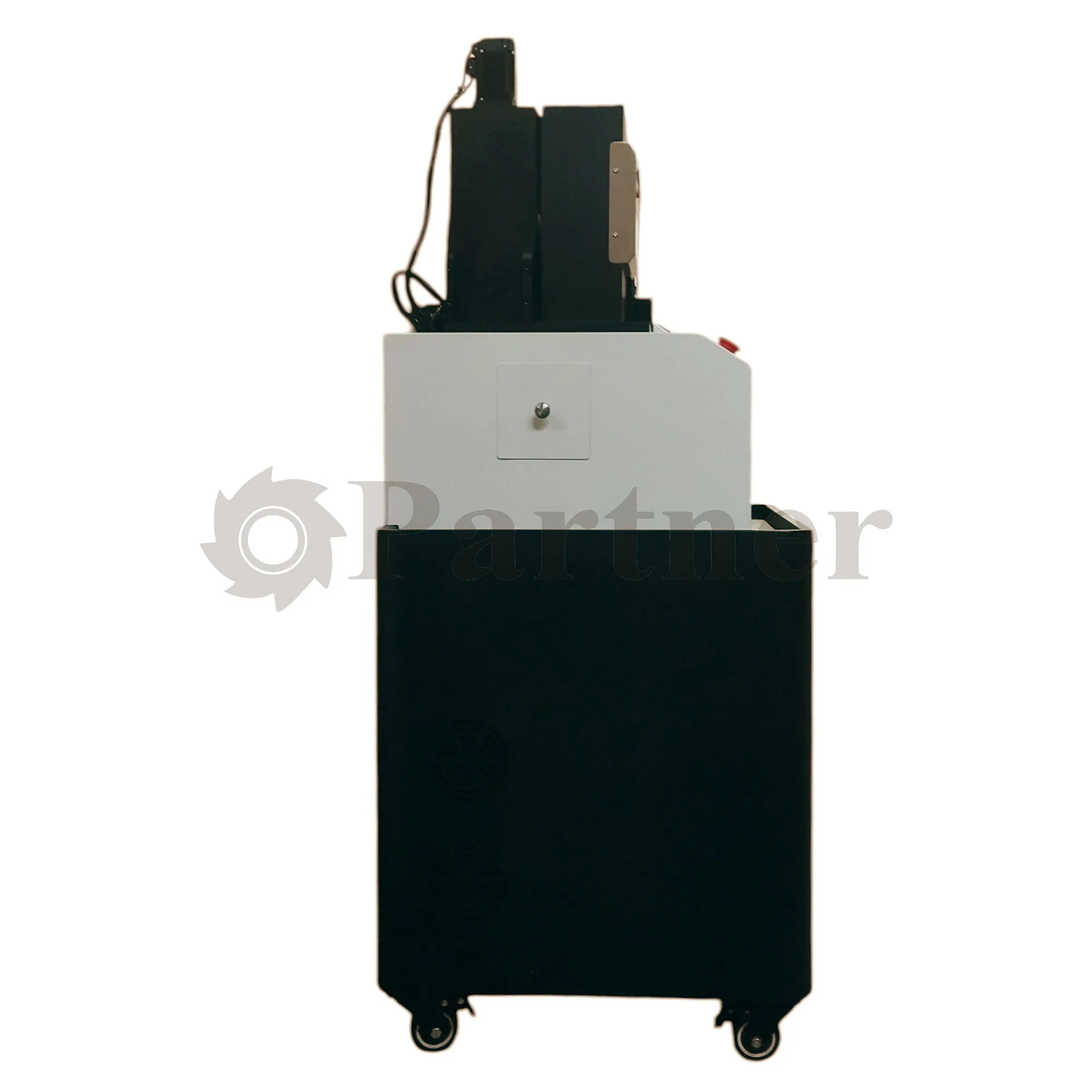

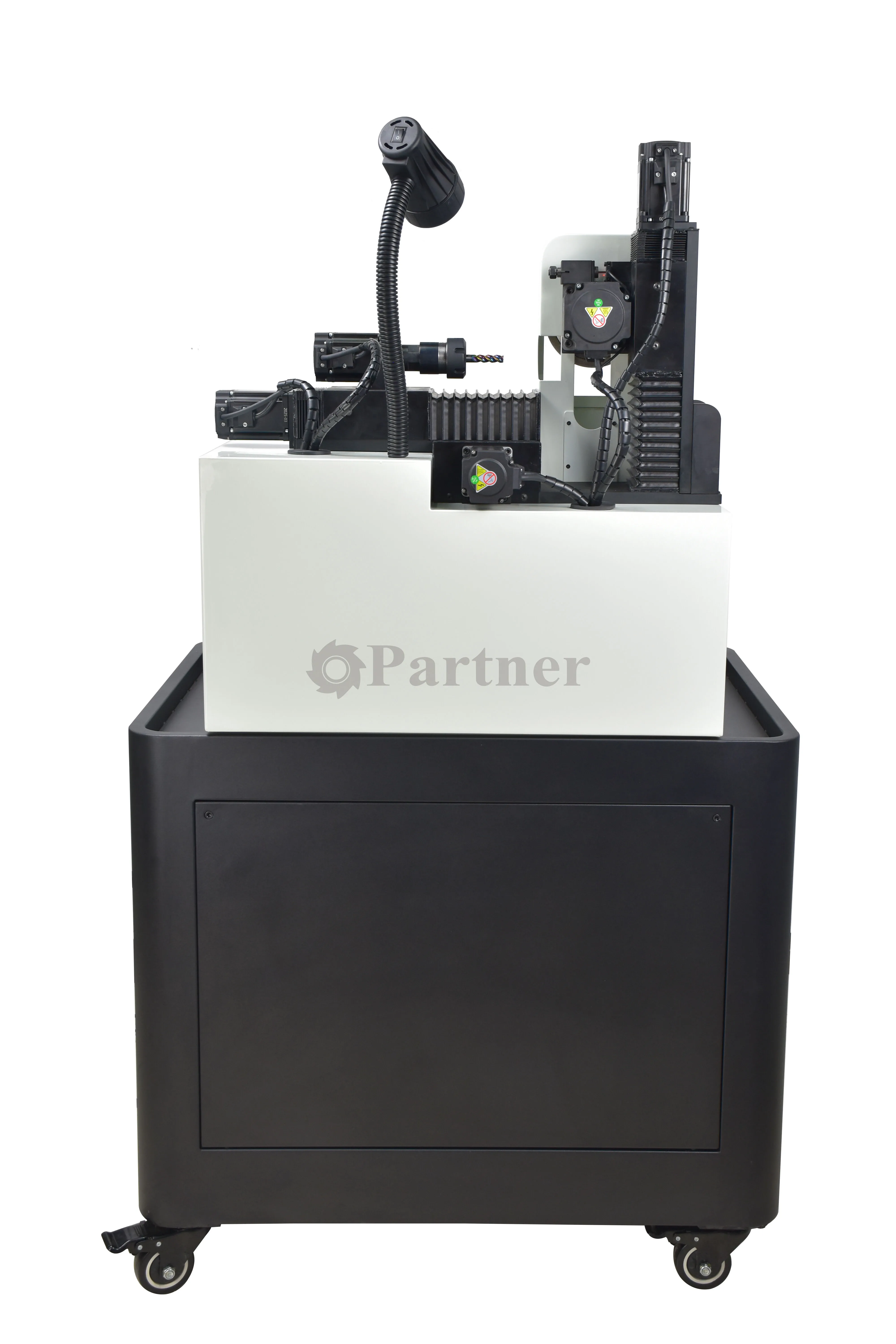

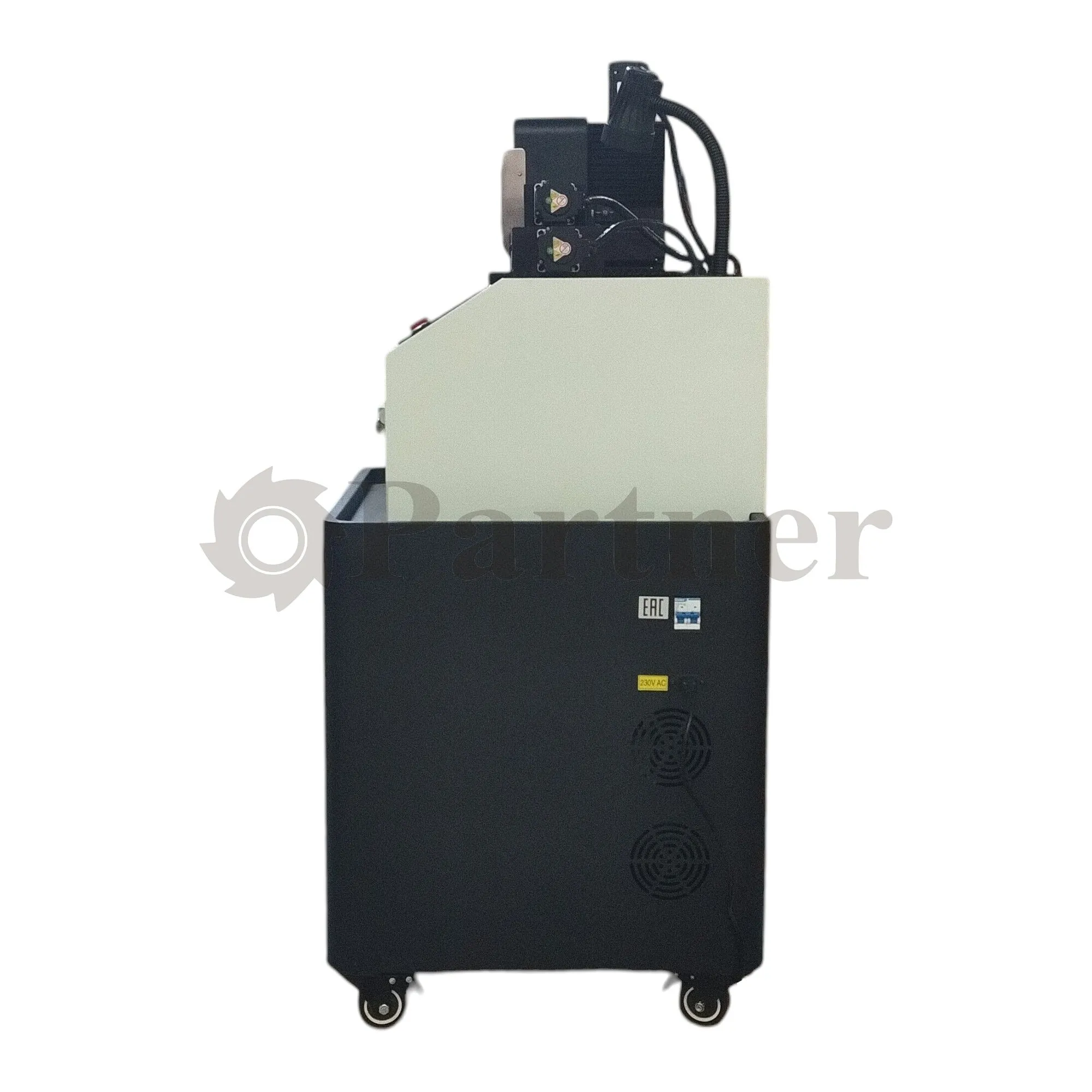

- Станок выполнен едино с металлической тумбой на колесах с фиксатором положения.
ВИДЫ ЗАТОЧКИ
| Инструмент | Количество зубьев | Вид заточки | Диапазон заточки |
| Фрезы концевые | 2/3/4 | заточка торцевых режущих кромок, заточка заднего угла и подточка перемычки | 3-20мм |
| Фрезы концевые | 5/6 | заточка торцевых режущих кромок, заточка заднего угла и подточка перемычки | 6-20мм |
| Фрезы концевые неравнозубые | 4 | заточка торцевых режущих кромок, заточка заднего угла и подточка перемычки | 3-20мм |
| Фрезы радиусные (r=0.2, 0.3, 0.5, 1, 1.5, 2, 2.5, 3, 4, 5, 6) | 3/4 | заточка торцевых режущих кромок и радиуса, заточка заднего угла и подточка перемычки | 3-20мм |
| Фрезы радиусные (r=0.2, 0.3, 0.5, 1, 1.5, 2, 2.5, 3, 4, 5, 6 мм) | 5/6 | заточка торцевых режущих кромок и радиуса, заточка заднего угла и подточка перемычки | 6-20мм |
| Фрезы радиусные неравнозубые (r=0.2, 0.3, 0.5, 1, 1.5, 2, 2.5, 3, 4, 5, 6) | 4 | заточка торцевых режущих кромок и радиуса, заточка заднего угла и подточка перемычки | 3-20мм |
| Фрезы сферические (r= 2, 2.5, 3, 4, 5, 6, 8 мм) | 2 | заточка режущих кромок, передней и задней поверхностей | 4-16мм |
| Фасочная фреза (90°) | 2/3 | заточка режущих кромок, заточка заднего угла и подточка перемычки | 3-20мм |
| Сверло спиральное | 2/3 | заточка режущих кромок, заднего угла, угла при вершине c затыловкой плоскостным методом | 3-20мм |
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ
- Комплект дисков SDC для заточки инструмента из твердого сплава- 2 шт (на станке)
- Держатель цанг ER32 - 1 шт
- Набор цанг ER32 ( Ø 3, Ø 4, Ø 5, Ø 6, Ø 8, Ø 10, Ø 12, Ø 14, Ø 16, Ø 18, Ø 20) - 11шт
- Ключ для цанг ER32 - 1шт
- Ключ фиксации шпинделя ER32А- 1шт
- Инструкция на русском языке - 1 шт
- Гарантийный талон - 1 шт
Технические характеристики
Диаметр затачиваемого инструмента, мм
3-20
Виды заточки
- Концевые фрезы ,
- Сверла ,
- Сферические фрезы ,
- Радиусные фрезы ,
- Фасочные фрезы
Электродвигатель
2600 Вт
Число оборотов, об/мин
2500
Время заточки
1-2 мин
Срок службы шлифовального круга
800-1000 шт
Система пылеудаления
Нет
Напряжение питания
220 В
Масса станка, кг
99
Вес брутто
147 кг
К этому товару подходят:
PartnerВсе товары бренда
Россия - родина бренда
В данном видео можно посмотреть пример заточки сверла диаметром 10мм на заточном станке с ЧПУ Partner CN-20 PLUS, в том числе установку сверла, настройку параметров с помощью сенсорного экрана, процесс заточки в автоматическом режиме и результат - заточенное сверло.

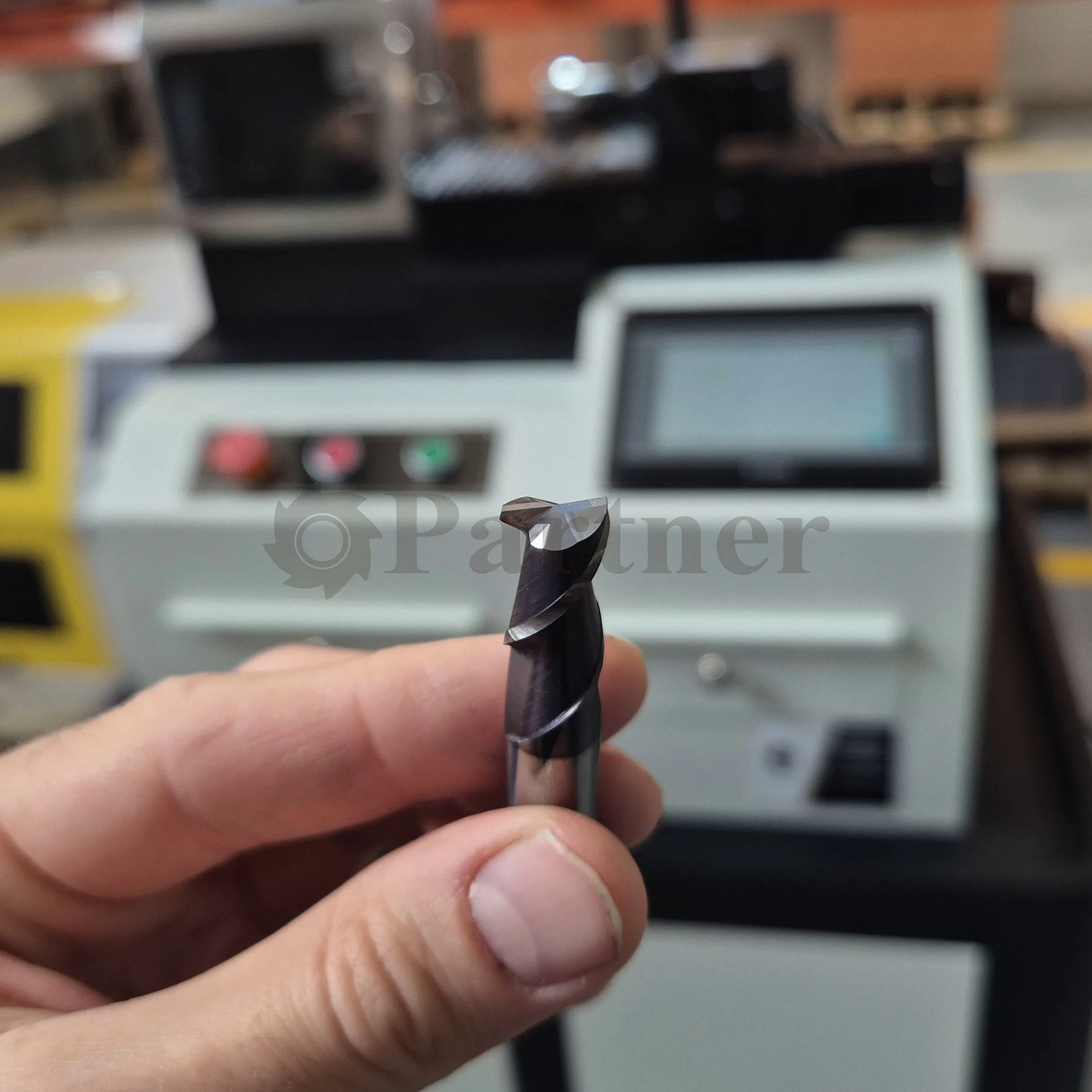

В данном видео можно посмотреть пример заточки 2-х зубой концевой фрезы 10мм на заточном станке с ЧПУ Partner CN-20 PLUS, в том числе установку фрезы, настройку параметров, процесс заточки и результат - заточенная фреза.
В данном видео можно посмотреть пример заточки 2-х зубой сферической фрезы 10мм на заточном станке с ЧПУ Partner CN-20 PLUS, в том числе установку фрезы, настройку основных параметров на сенсорном экране, процесс заточки и результат - заточенная фреза.

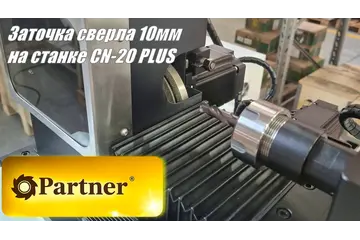

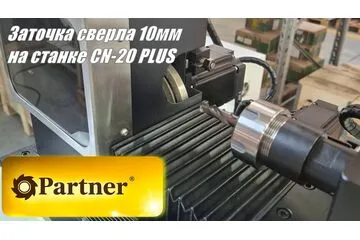

Заточка сверла 10мм на станке с чпу Partner CN-20 PLUS

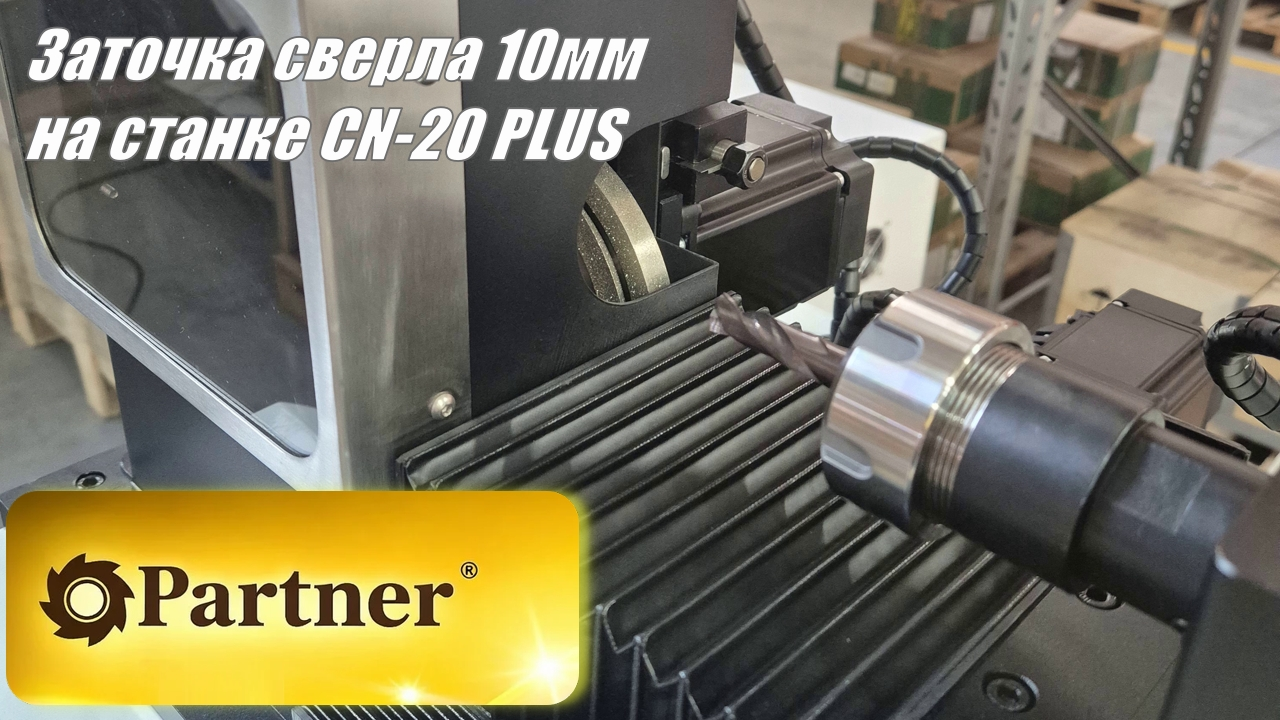

Заточка сверла 10мм на станке CN-20 PLUS

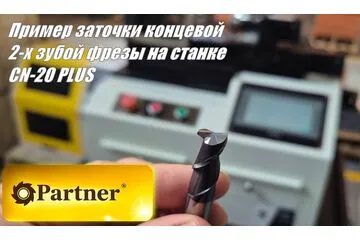

Заточка концевой фрезы по металлу на станке Partner CN-20 PLUS

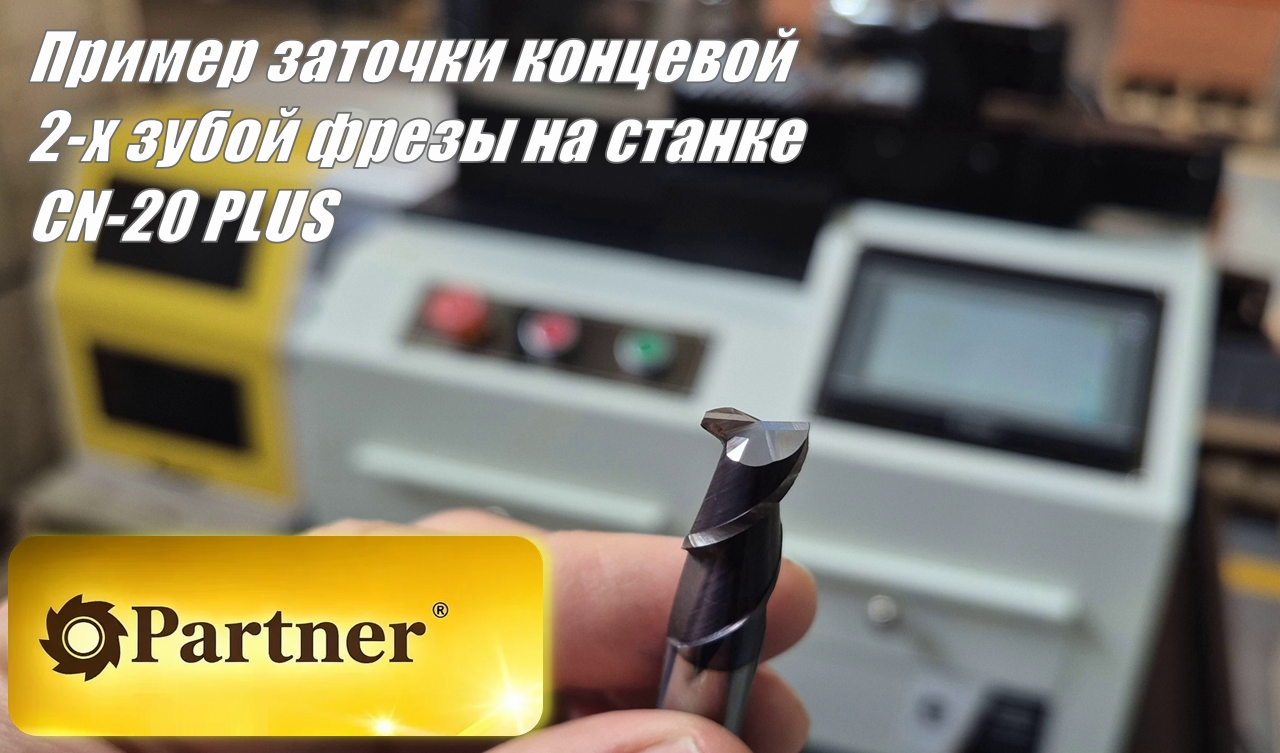

Пример заточки концевой 2-х зубой фрезы на станке CN-20 PLUS

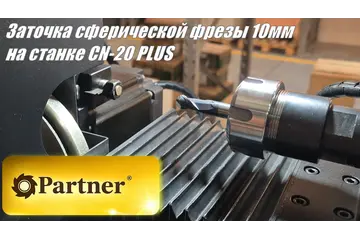

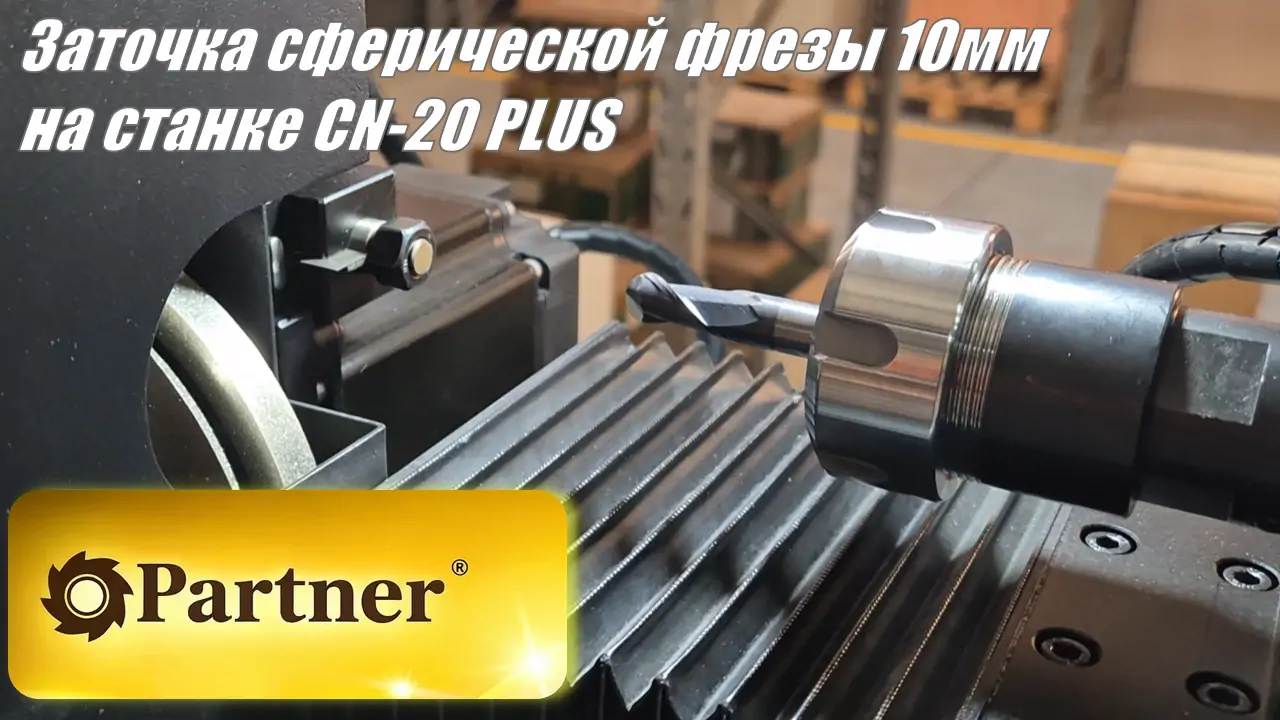

Заточка сферической фрезы 10мм на заточном станке с ЧПУ Partner CN-20 PLUS
Заточка сферической фрезы 10мм на заточном станке с ЧПУ Partner CN-20 PLUS
