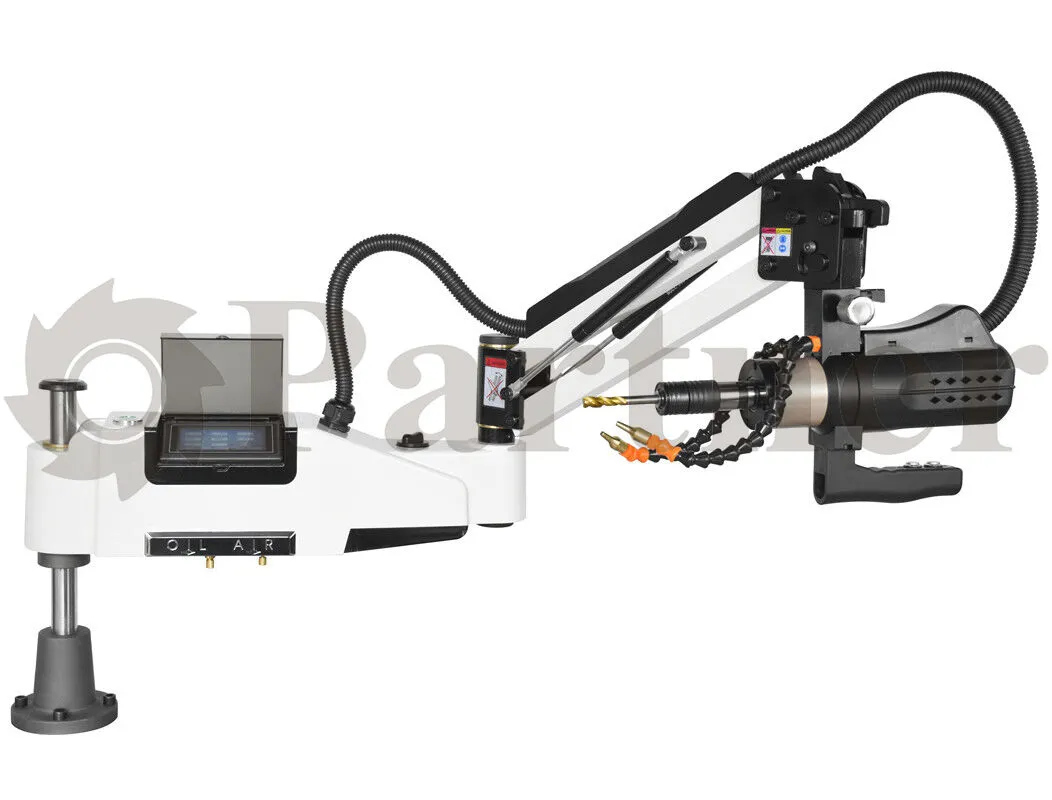

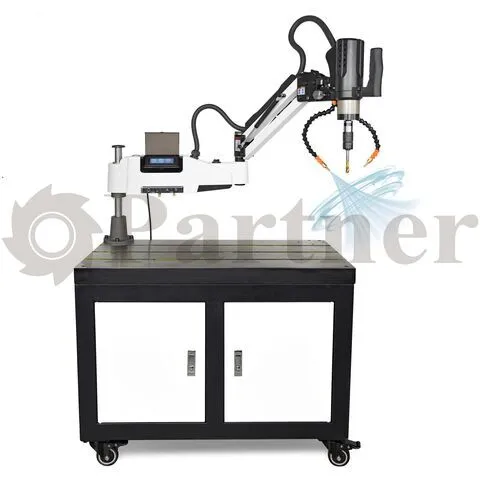

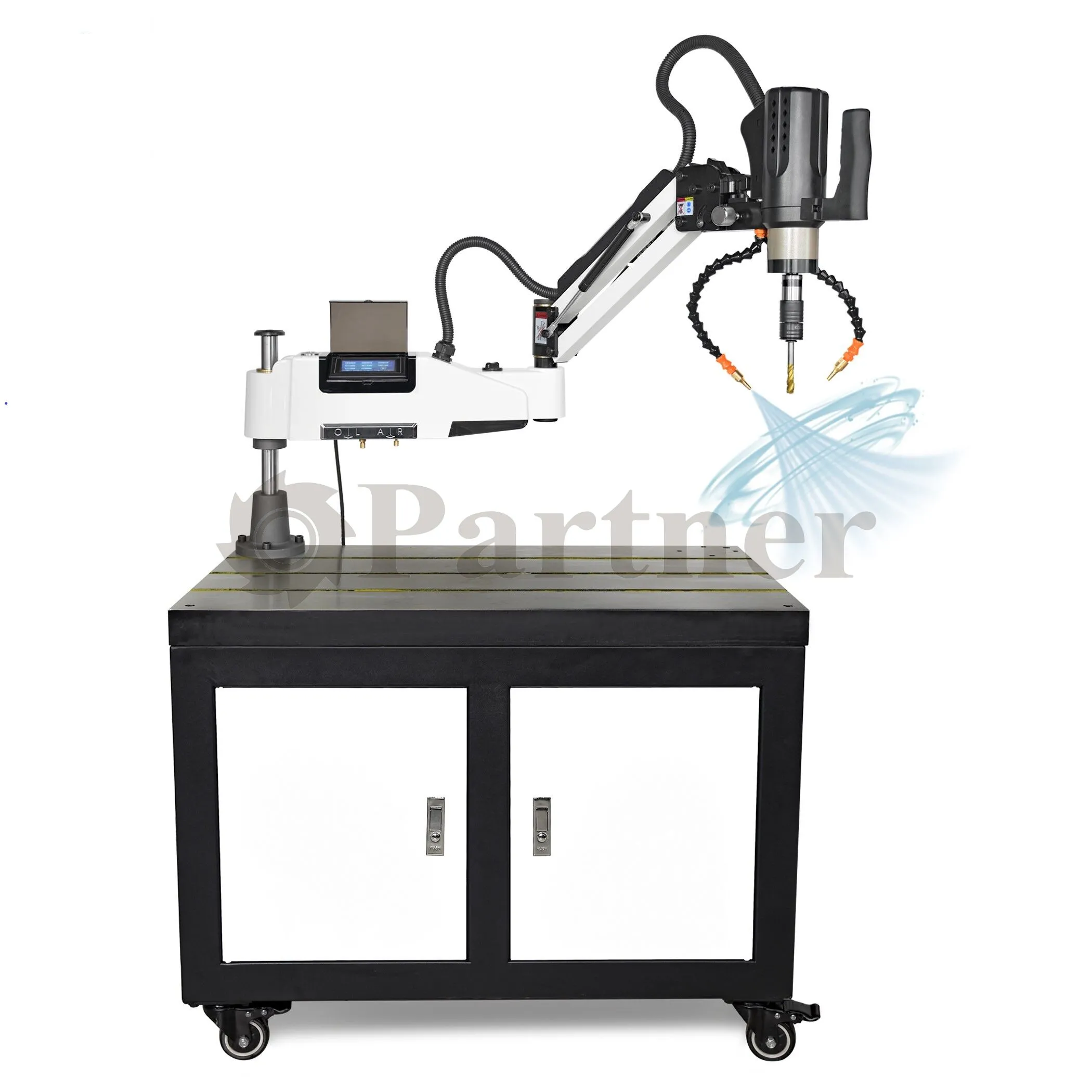

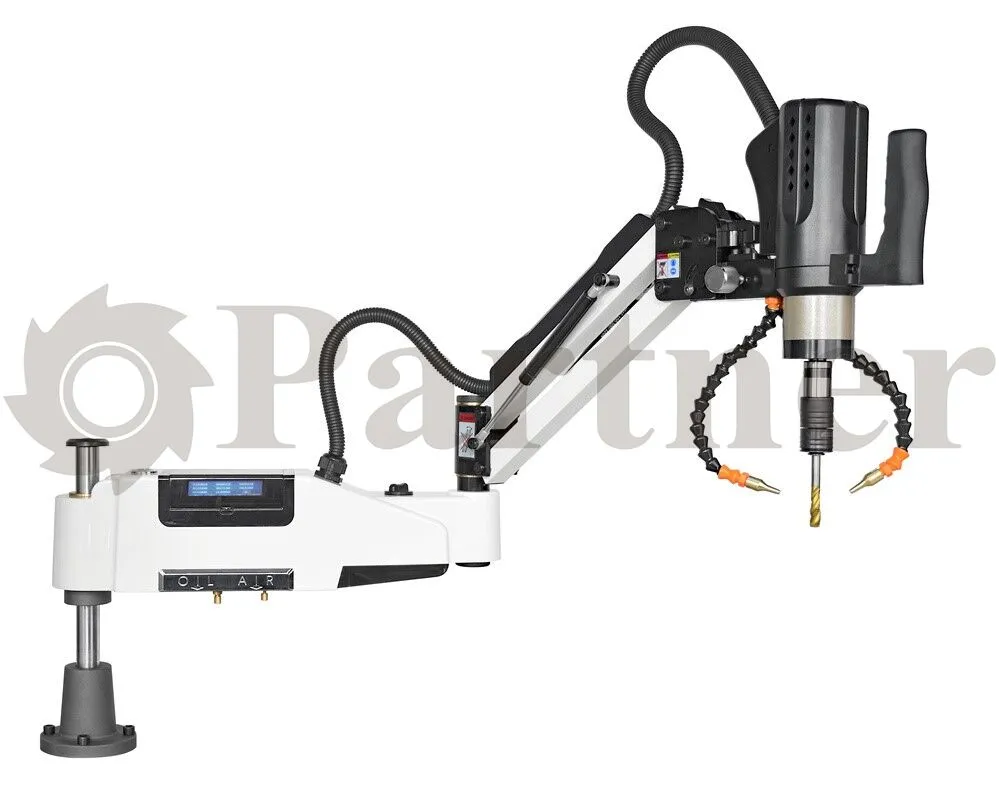

Partner ETM-16 Pro Электрический резьбонарезной манипулятор M3-M16 (c автоматической подачей СОЖ и сжатого воздуха)

870160
БрендPartner Диапазон резьбонарезания, ММ3-М16 ИсполнениеУниверсальное Напряжение, В220 Мощность, Вт600 Частота вращения шпинделя, об/мин0-312 Крутящий момент, Nm70 Режим управленияСенсорный дисплей Режим сверленияНет Максимальный рабочий радиус, мм1100 Максимальная высота подъема, мм380 Вес, кг30 Габариты, мм720х560х180
134 164 ₽
152 460 ₽ -12%
Доступность: 15 шт.
+ −
Отложить Сравнить
  • Высокопроизводительный резьбонарезной манипулятор Partner ETM-16 Pro позволяет быстро, качественно и эффективно нарезать резьбу в сквозных и глухих отверстиях заготовок из стали, чугуна, цветных сплавов и пластиков;
  • Манипулятор оснащен высокопроизводительным низкооборотным мощным сервоприводом;
  • Имеет з режима нарезания резьбы: ручной, автоматический и режим нарезания резьбы в глубоких отверстиях. Данные режимы работы позволяют быстро, точно и эффективно нарезать резьбу в любой заготовке;

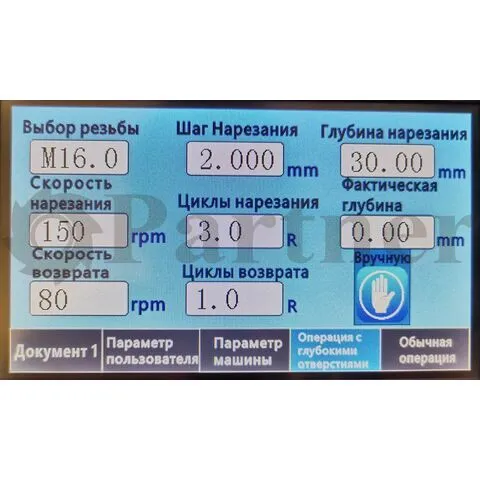

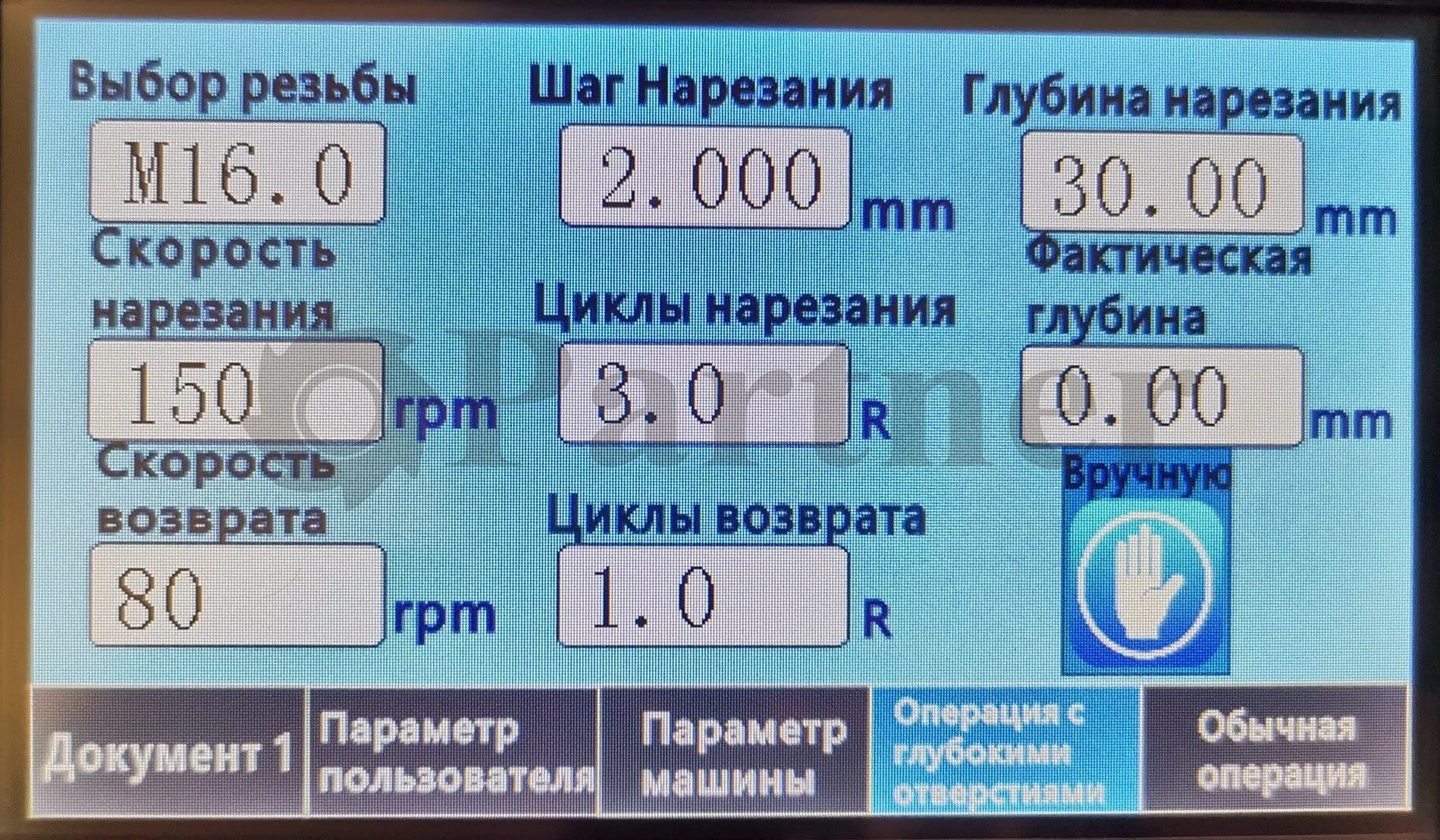

  • Резьбонарезной манипулятор управляется сенсорном дисплее с русифицированным меню. Дисплей имеет защитную крышку. Настройка манипулятора простая и понятная. Для освоения необходимо 5 мин.

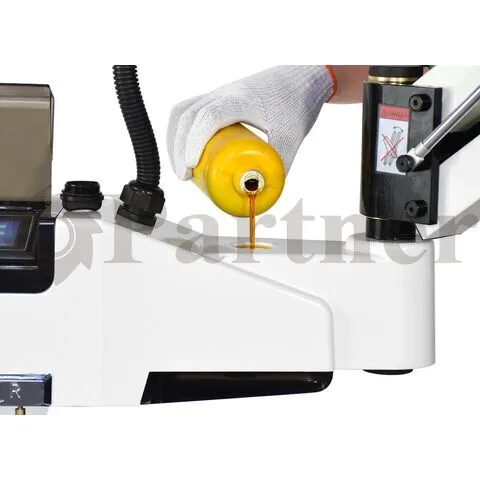

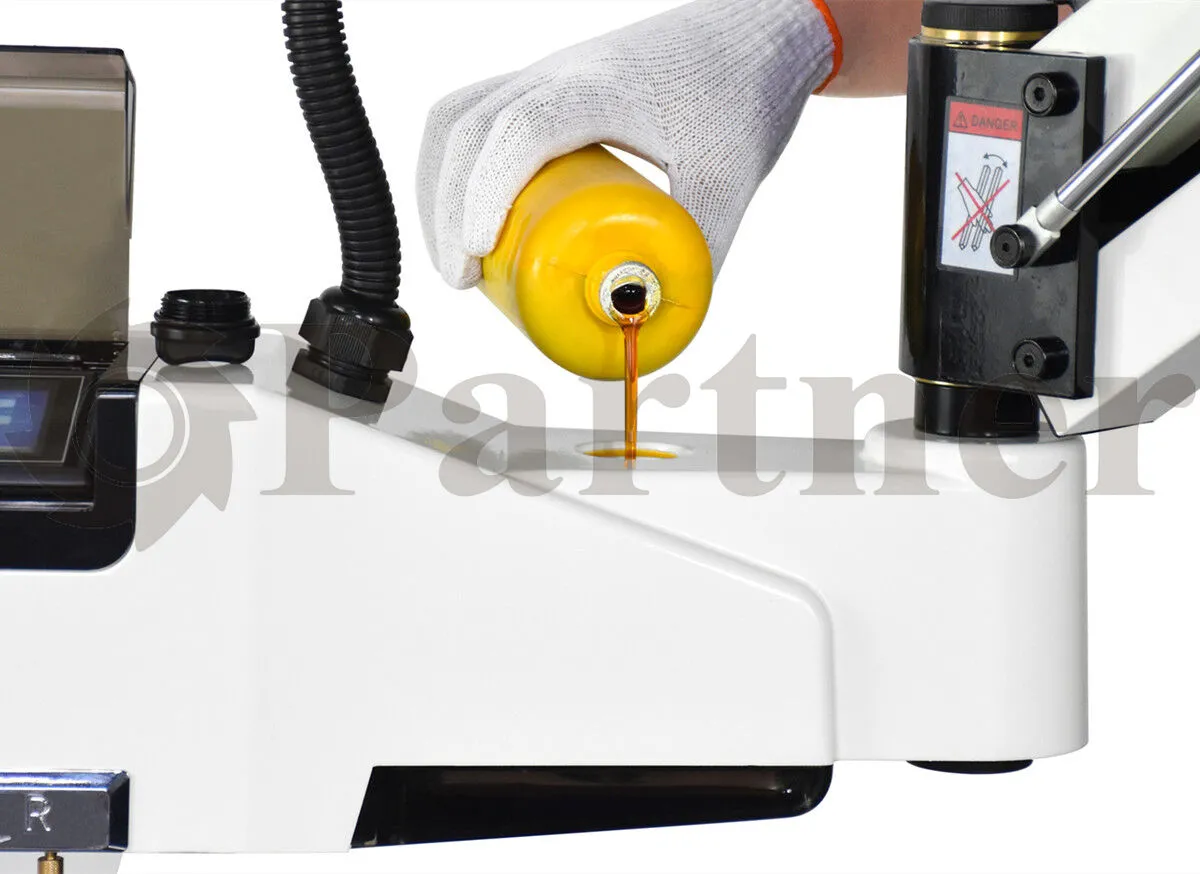

  • Манипулятор оснащен автоматической подачей смазки (СОЖ) с возможностью программирования временных интервалов.
  • Манипулятор оснащен системой подачи сжатого воздуха в зону нарезания резьбы, для выдува стружки. Для работы необходимо подключить манипулятор к компрессору. Необходимое давление 6-8 bar.
  • Программирование скорости прямого и обратного вращения,крутящего момента, глубины и шага нарезаемой резьбы;
  • Программируемый возвратно-поступательный режим работы предотвращает поломку метчика: после нескольких оборотов вперед шпиндель делает несколько оборотов назад.
  • Защита от перегрузки и превышения крутящего момента;

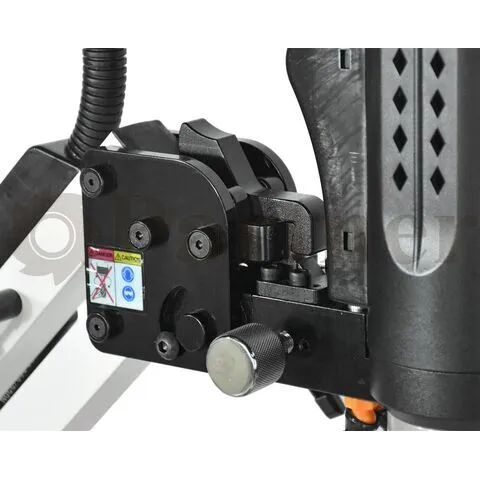

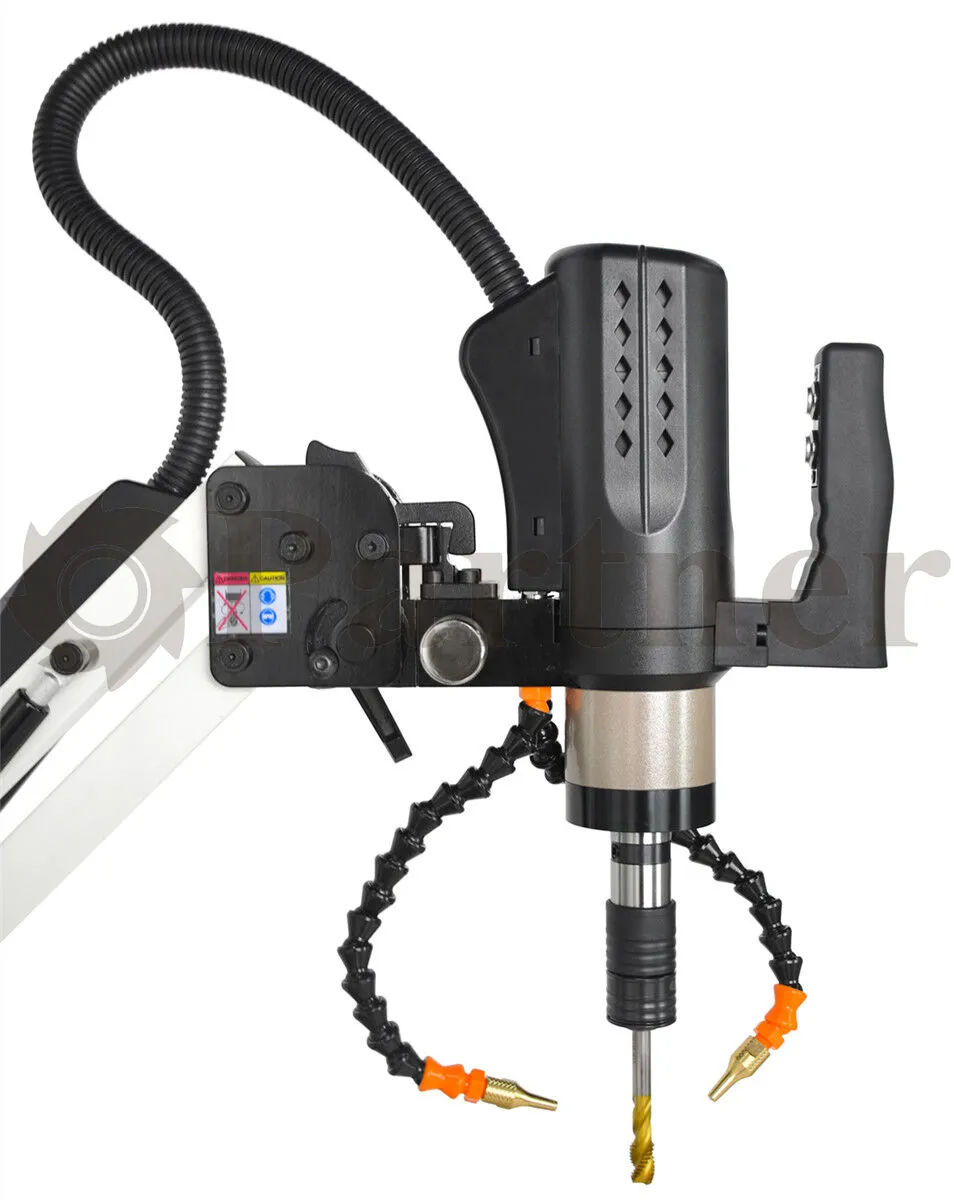

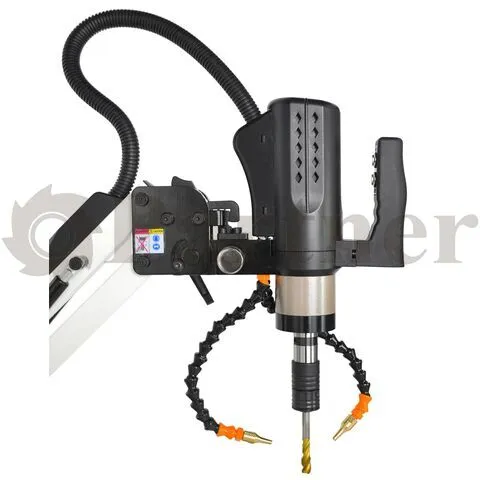

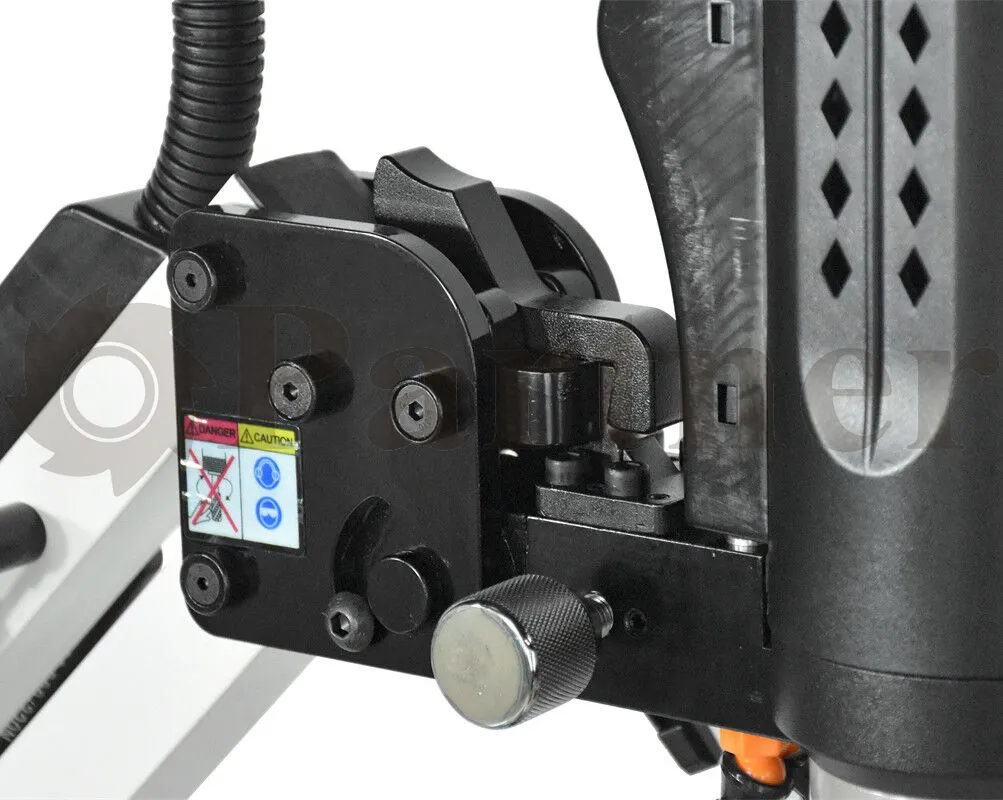

  • Резьбонарезной манипулятор Partner ETM-16 Pro имеет поворотный в двух плоскостях шпиндель, что позволяет нарезать резьбу под любым углом.
  • По запросу возможна поставка резьбонарезного манипулятора Partner ETM-16 Pro с увеличенным рабочим радиусом до 1500мм.

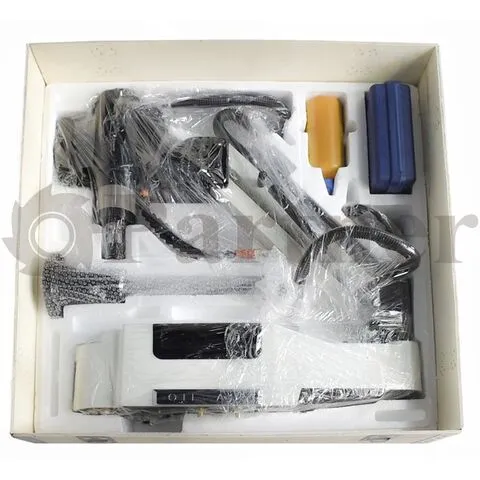

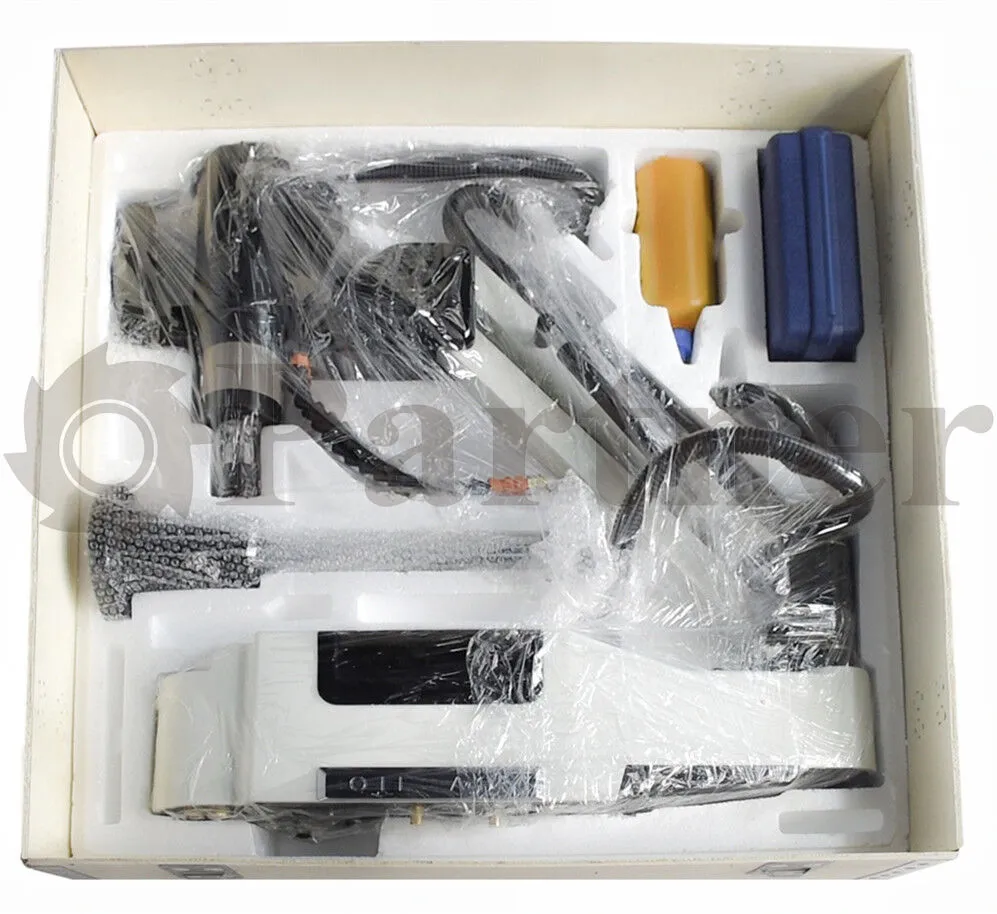

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ

  • Резьбонарезной манипулятор - 1 шт
  • Опора - 1 шт
  • Кабель питания - 1шт
  • Патрон для резьбонарезных вставок (установлен на манипуляторе) - 1шт
  • Крепежные винты - 4 шт
  • Быстросменные вставки с предохранительной муфтой DIN-GT12 (DIN 371: М3, М4, М5-6, М8, М10; DIN 376: М12, М14, М16) - 8 шт
  • Ключ для регулирования крутящего момента (в коробке с резьбонарезными вставками) - 1 шт
  • Инструкция на русском - 1 шт
Диапазон резьбонарезания, М
М3-М16
Исполнение
Универсальное
Напряжение, В
220
Мощность, Вт
600
Частота вращения шпинделя, об/мин
0-312
Крутящий момент, Nm
70
Режим управления
Сенсорный дисплей
Режим сверления
Нет
Максимальный рабочий радиус, мм
1100
Максимальная высота подъема, мм
380
Вес, кг
30
Габариты, мм
720х560х180
Диапазон (Вариация манипуляторы)
Диапазон
М3-М16
Найти похожие

Инструкция (ETM_Pro_инструкция.pdf, 5,273 Kb) [Скачать]
