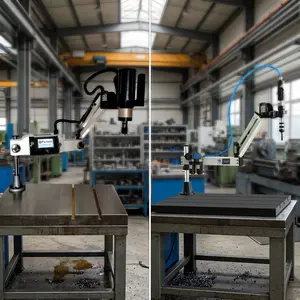

Электрический или пневматический резьбонарезной манипулятор: что выбрать.

В данной статье мы рассмотрим особенности, влияющие на выбор пневматических и электрических манипуляторов на примере серий Partner PTM и ETM.

Особенности пневматических манипуляторов на примере серии Partner PTM.

Резьбонарезные пневматические манипуляторы PTM имеют следующие особенности:

1) Простота конструкции:

- Стойка с поворотным модулем,

- Блок подготовки воздуха,

- Редуктор двухскоростной, можно установить 90 или 250 об/мин.

- Пневматический привод,

- Блок управления установленный на приводе, состоящий из двух кнопок управления.

2. Надежность:

- малое количество деталей снижает частоту поломок;

-  Пневмопривод, стойкий к высоким нагрузкам, в том числе заклиниванию инструмента. Отличается регулировки мощности.

3. Очень простое управление:

- всего две кнопки управления, нарезание/возврат

- глубину нарезания определяет оператор нажатием клавиши нарезания.

4. Защита от поломки метчика обеспечивает оснастка – быстрозажимные цанги с предохранительной муфтой с регулировкой момента силы срабатывания. При превышении заданного момента цанга прокручивается, не давая метчику сломаться.

5. Стоимость.

Для каких задач подойдет пневматический резьбонарезной манипулятор?

Минимальное количество деталей обеспечивают высокую надежность. Серия PTM подойдет для следующих задач:

- постоянная эксплуатация с большими объемами;

- простые операции;

- предварительно подготовленные отверстия;

- работа в зоне высокой взрывопожароопасности;

- малый вес, мобильность.

Особенности электрических манипуляторов.

Электрические резьбонарезные манипуляторы ETM имеют следующие особенности:

1.  Система автоматического управления процессом нарезания по заданным параметрам. По значениям от пользователя нарежет резьбу до указанной глубины, учитывая заданную скорость (устанавливается в зависимости от материала заготовки), шаг резьбы и диаметр. Это осуществляется с помощью программы управления и синхронным сервоприводом с датчиком положения вала.

2. удобное и простое управление с помощью сенсорного экрана с меню на русском языке.

3. автоматическая регулировка крутящего момента предотвращает повреждение метчика и заготовки. Для каждого диаметра нарезаемой резьбы указывается максимальное значение.

4. Режим глубокого нарезания позволяет работать с глубокими отверстиями в автоматическом режиме циклическими возвратно-поступательными движениями обрезая создаваемую длинную стружку, что предотвращает заклинивание инструмента.

5. Возможность выбора ручного/автоматического управления нарезанием, обеспечивает большую гибкость применения в зависимости от сложности задачи.

6. Автоматическая система подачи СОЖ.

Какие задачи решает электрический резьбонарезной манипулятор?

Широкие возможности электрических программируемых манипуляторов позволяют решать самый широкий круг задач, где необходимо:

- более стабильное и контролируемое резьбонарезание, повышающее точность, снижающее брак и поломки инструмента;

- нарезание больших диаметров резьб;

- сверление;

- нарезание по заданным программам;

- резьбонарезание в глубоких отверстиях.
