Отличительные особенности манипуляторов Partner серий ETM

В данной статье кратко изложены основные особенности конструкций резьбонарезных манипуляторов, которые позволят быстро выбрать вариант под Ваши задачи.

Основные функциональные отличия электрических резьбонарезных манипуляторов производства Partner.

 Электрические резьбонарезные манипуляторы  имеют отличительные особенности:

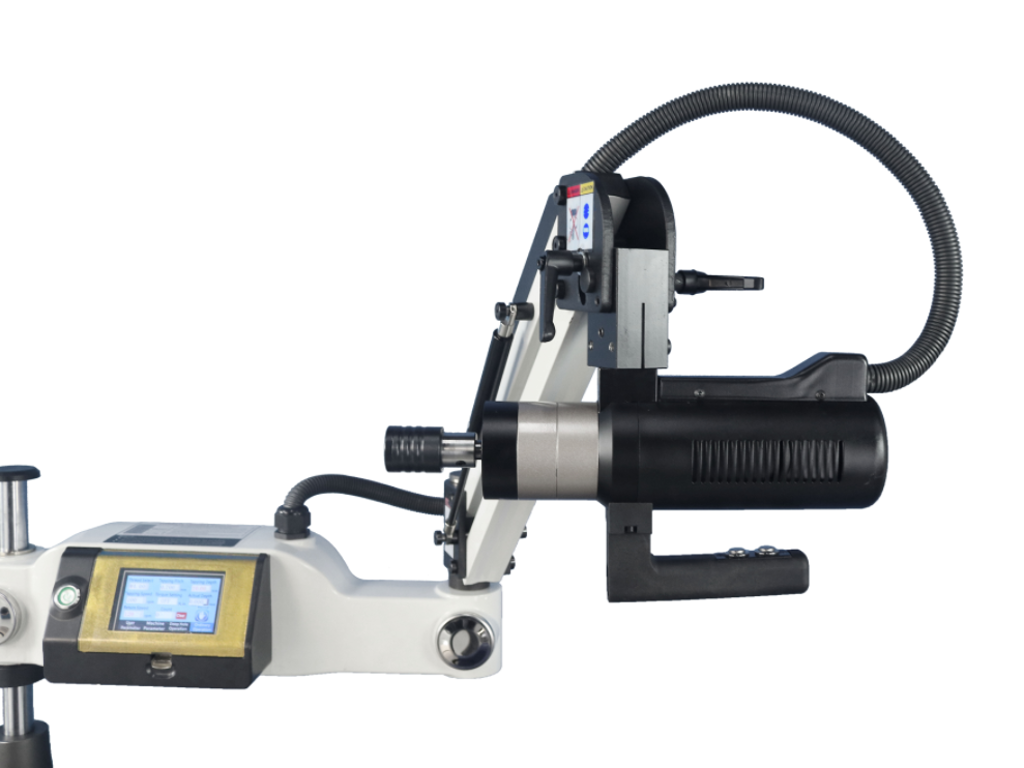

 1. Поворотный в двух плоскостях шпиндель – это универсальное исполнение, позволяющее нарезать резьбу под любым углом. Достаточно выкрутить фиксирующий винт, повернуть голову шпинделя и зафиксировать винтом в нужном положении (это серия манипуляторов ETM U - универсальное исполнение).

2. Подача смазочно-охлаждающей жидкости и выдув стружки.

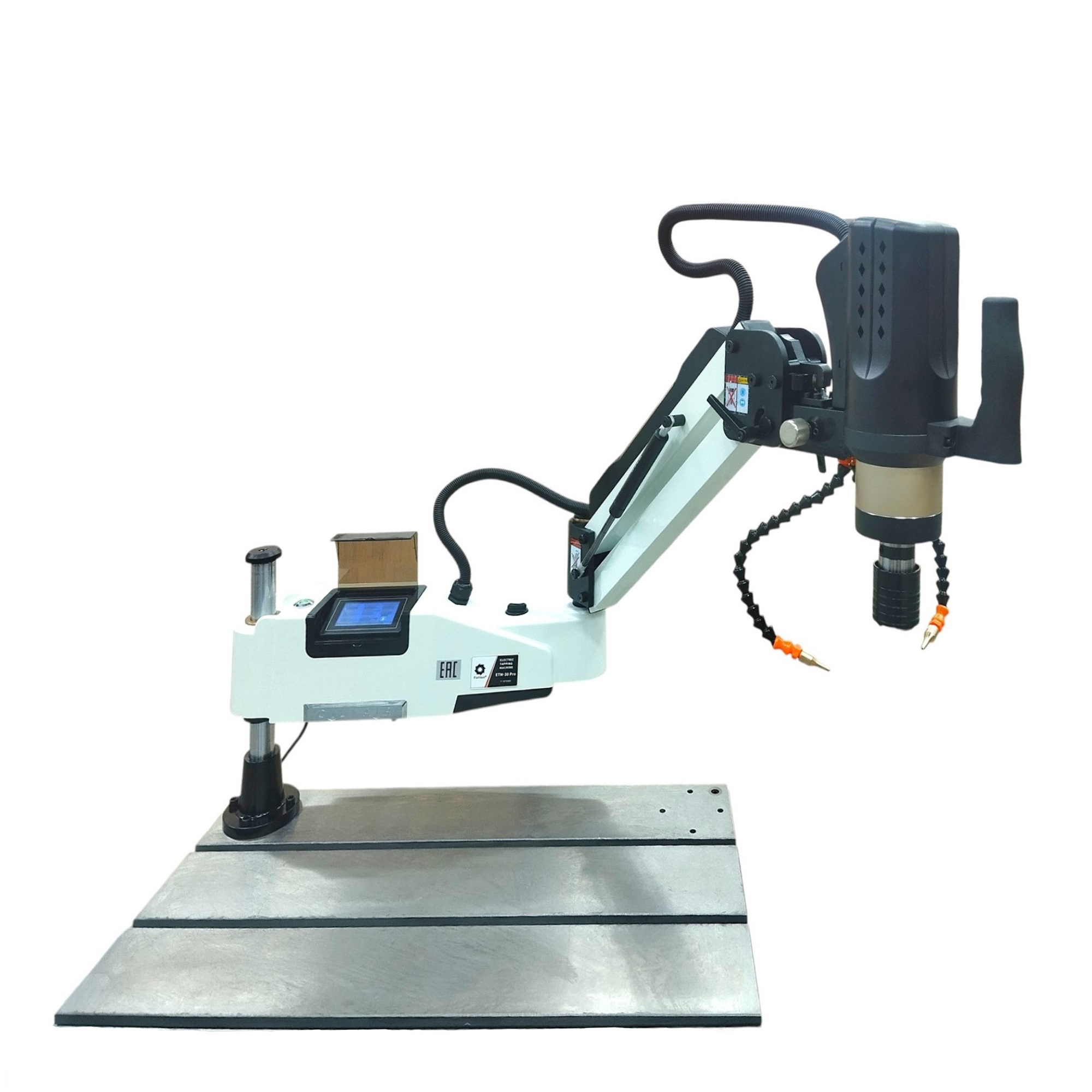

Смазка необходима в большинстве случаев резьбонарезания в металлах. Автоматическая подача смазочно-охлаждающей жидкости и выдув стружки реализовано в серии ETM Pro и позволяет производить автоматическую подачу СОЖ из бака, расположенного в манипуляторе. Это позволяет производить резьбонарезание без ручной подачи смазки и более интенсивно без опасности локального перегрева.

Подача воздуха выдува стружки производится через подключение к пневматической линии (6-8 бар) или компрессору (серия манипуляторов с СОЖ и подводом воздуха - ETM Pro).

3. Сверление.

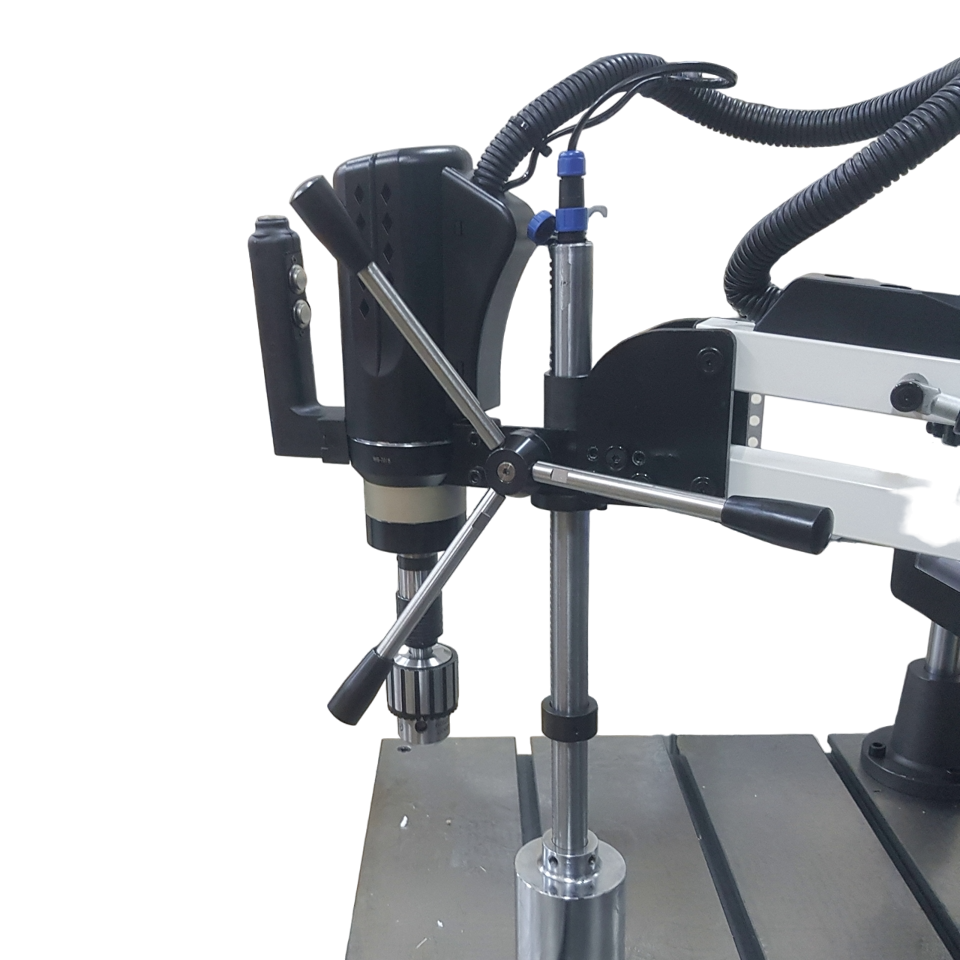

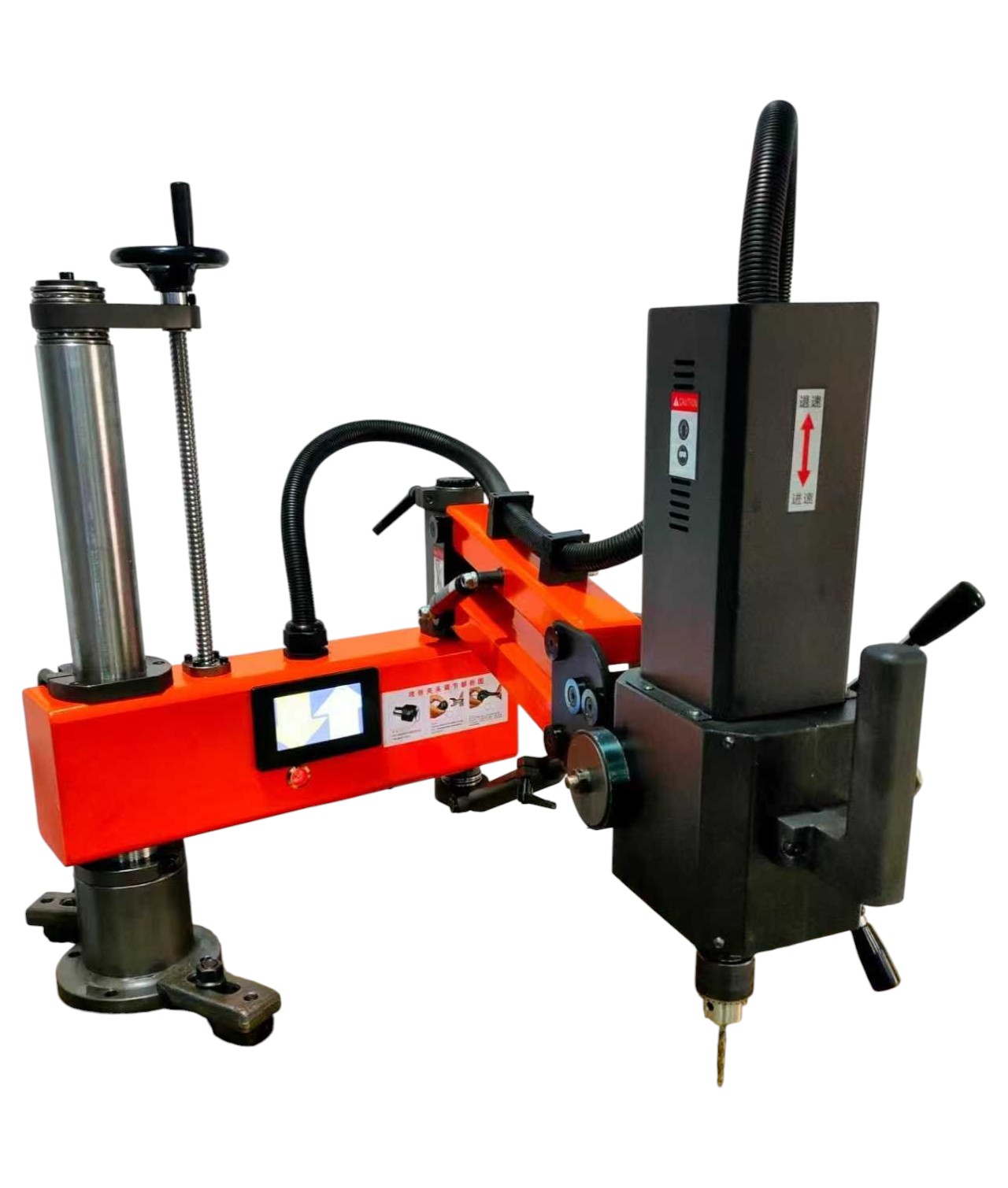

Резьбонарезные манипуляторы с функцией сверления серия ETM D отличаются широким диапазоном сверления и резьбонарезания, более высоким крутящим моментом на шпинделе и высокой скоростью вращения.  Для жесткого позиционирования при сверлении манипуляторы оснащены направляющей стойкой на электромагнитном основании с маховиком подачи.

Манипуляторы серий  ETM U и ETM Pro также могут производить сверление, но в очень узком диапазоне диаметров, т.к. конструктивно не предназначены  для этого.

Таблица. Функциональные отличия серий электрических резьбонарезных манипуляторов производства Partner
